دليل توافق شرائط عزل النوافذ والأبواب
يعتمد توافق شرائط عزل النوافذ والأبواب على مدى مطابقة شريط السداد لظروف إطار معينة بحيث يحافظ على إحكام السد أثناء الاستخدام. ويتحدد ذلك من خلال كيفية تفاعل حجم الفجوة ونوع الإطار وشكل السداد ونطاق الضغط وسطح التركيب ونقطة التلامس وتفاوت الملاءمة عبر هيكل الإطار. عندما تتوافق هذه المتغيرات، يمكن لشريط العزل الحفاظ على تلامس مستقر وضغط محكوم عبر دورات الحركة.
قد يؤدي شريط العزل نفسه أداءً مختلفًا عبر إطارين يبدوان متشابهين للوهلة الأولى. قد لا يتمكن شكل سداد محكم على إطار صلب من الحفاظ على نطاق الضغط المناسب على سطح تركيب مرن أو غير مستوٍ. في بعض الحالات، قد تنتقل نقطة التلامس بعيدًا عن خط السد المقصود، مما يسبب فجوات حتى عندما يبدو شكل السداد متوافقًا بصريًا. هذه النتائج مشروطة وتعتمد غالبًا على اختلافات طفيفة في حجم الفجوة وحالة الإطار.
تقيّم هذه الصفحة توافق شرائط العزل كعملية قرار منظمة وليس كافتراض ثابت للمنتج. وهي توضح كيفية تحديد تفاوت الملاءمة من خلال عوامل فيزيائية مثل سلوك الضغط ومحاذاة سطح السد وهندسة الإطار. ينصب التركيز على فهم متى يمكن للسداد أن يعمل بموثوقية ومتى يلزم إجراء تعديلات في معايير الاختيار قبل اتخاذ قرارات التركيب.
يجب أيضًا تمييز التوافق عن المقارنة الأوسع للمواد وتشخيص تسرب الهواء، حيث تتضمن تلك المجالات طبقات تقييم مختلفة. قد يؤثر اختيار المواد على الأداء، لكن التوافق يركز تحديدًا على ما إذا كان السداد يمكنه مطابقة سطح تركيب الإطار ماديًا والحفاظ على تلامس فعال أثناء الاستخدام.

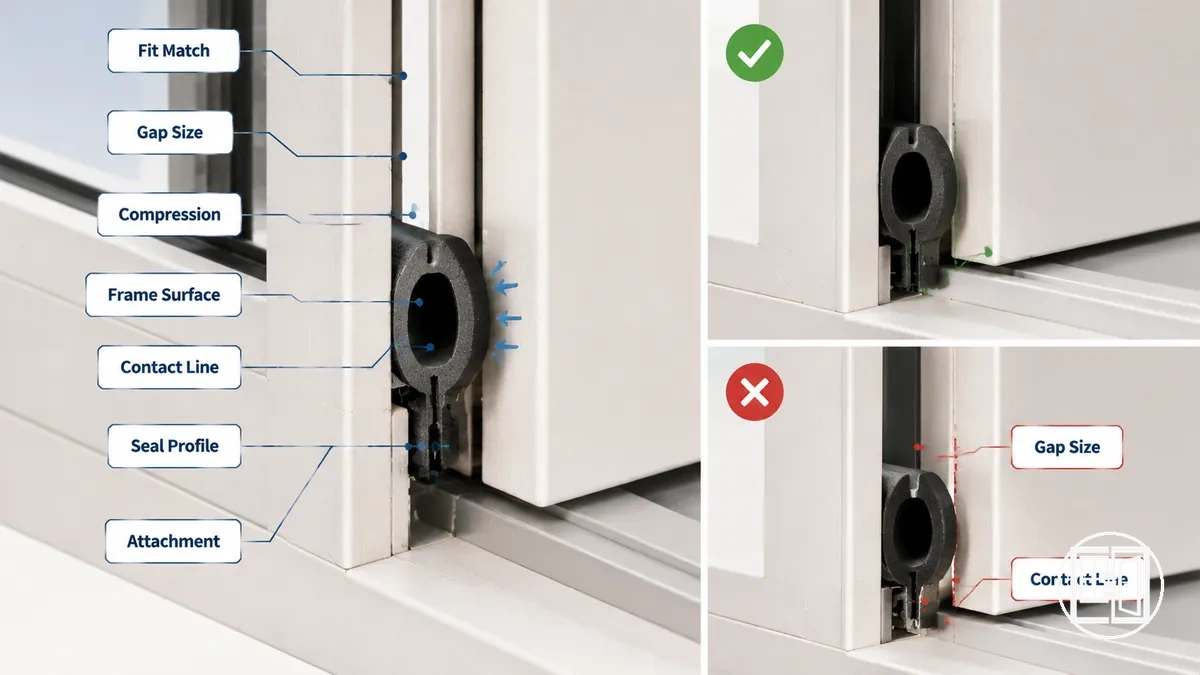

ما الذي يجعل شريط العزل متوافقًا مع إطار باب أو نافذة
يعتمد توافق شريط العزل مع إطار الباب أو إطار النافذة على ما إذا كان شكل السداد قادرًا على الحفاظ على تلامس مستقر مع سطح الإطار تحت الضغط والحركة. إنها علاقة ملاءمة تتشكل من خلال كيفية عمل حجم الفجوة ونطاق الضغط وطريقة التثبيت ومحاذاة خط التلامس معًا في الظروف الفعلية. عندما تتوافق هذه العناصر، تكون النتيجة ملاءمة إطار متوافقة بدلاً من ملاءمة هامشية أو غير مناسبة.
يتحدد التوافق من خلال كيفية ضغط شريط السداد على سطح الإطار والحفاظ على خط تلامس مستمر أثناء تشغيل الباب أو النافذة. يجب أن تثبت طريقة التثبيت شكل السداد في موضعه مع السماح بضغط محكوم دون كسر اتصال سطح السد. عندما يتوازن الضغط والتلامس والتثبيت، يمكن أن تكون النتيجة ملاءمة متوافقة، بينما يؤدي عدم التوازن غالبًا إلى نتائج هامشية أو غير مناسبة.
قد يبدو شريط السداد مشابهًا للسداد الأصلي لكنه يفشل في الأداء الفعلي إذا لم يتماش خط التلامس بشكل صحيح مع سطح الإطار أو إذا كان الضغط خارج النطاق المطلوب. وهذا يخلق تمييزًا بين التشابه البصري والتوافق الوظيفي في ظروف الإطار الفعلية.
يمكن تقييم التوافق من خلال مجموعة صغيرة من الشروط الفيزيائية التي تحدد كيفية تفاعل شريط العزل مع هيكل الإطار:
- حجم الفجوة: يحدد ما إذا كان شكل السداد قادرًا على الوصول والضغط بفعالية
- نطاق الضغط: يتحكم في كيفية استجابة السداد تحت قوة الإغلاق
- نقطة التلامس: تحدد المحاذاة مع سطح الإطار أو خط السد
- طريقة التثبيت: تؤثر على الثبات أثناء الحركة المتكررة
- حالة الإطار: تؤثر على اتساق سطح الجلوس وتفاوت الملاءمة

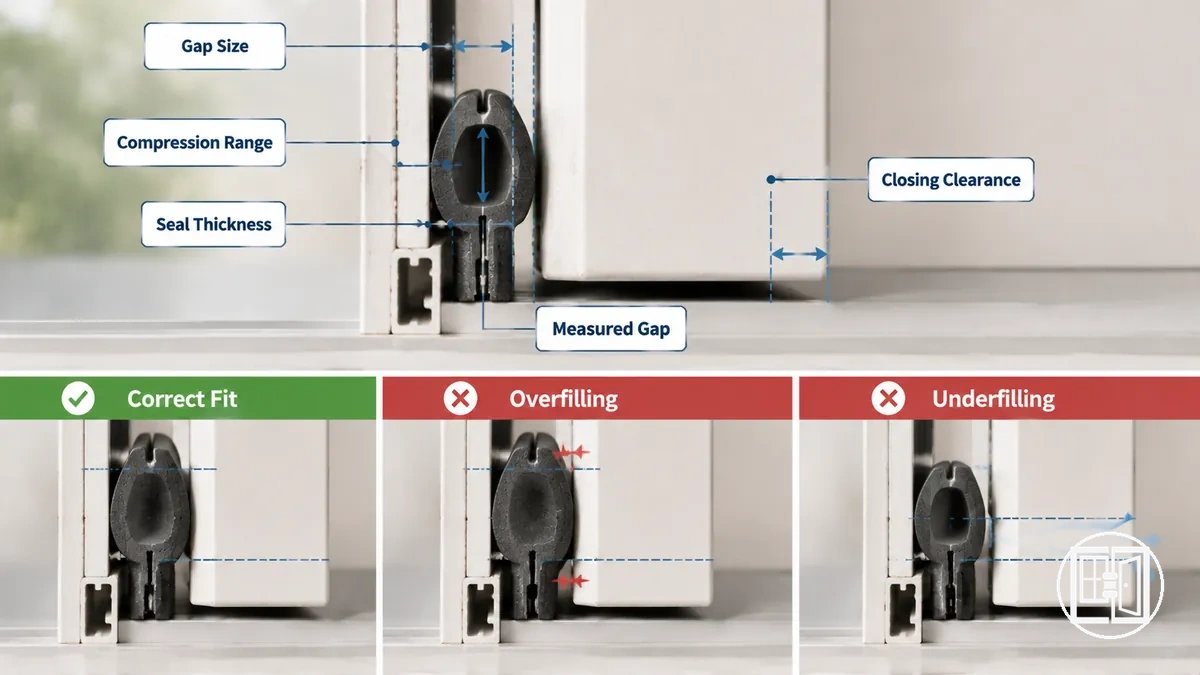

حجم الفجوة ونطاق الضغط لملاءمة سداد مناسبة
يجب تقييم حجم الفجوة ونطاق الضغط للملاءمة المناسبة للسداد معًا لأن نتيجة السداد تعتمد على كيفية تحويل الفجوة المقاسة إلى ضغط قابل للاستخدام. تحدد العلاقة ما إذا كان شريط العزل يمكنه ملء خلوص الإغلاق دون إفراط أو نقص في ملء فتحة الإطار. وهذا يخلق رابطًا مباشرًا بين القياس والقرار لاختيار سمك السداد المناسب وسلوك الضغط.
يمكن أن تختلف ظروف الفجوة عبر إطار الباب أو إطار النافذة بين جانب المفصلة وجانب المزلاج وعتبة الباب أو حواف الضلفة، ويؤثر هذا الاختلاف مباشرة على سلوك نطاق الضغط. قد تتطلب الفجوة غير المنتظمة سماح ضغط مختلف على طول الإطار نفسه، بينما تسمح الفجوة المنتظمة بأداء سداد أكثر استقرارًا. يمكن للسدادات المضغوطة سابقًا أو البالية أن تشوه قراءات الفجوة المقاسة، مما يغير قرارات التحديد بناءً على حركة الإطار الفعلية.
يمكن أن يؤدي عدم تطابق حجم الفجوة ونطاق الضغط إلى الإفراط أو النقص في الملء، حيث يلتزق السداد بالإطار أو يفشل في الحفاظ على تلامس مستمر. يقلل كلا الشرطين من فعالية السد ويشيران إلى أن سمك السداد أو سعة الضغط لا تتوافق مع فتحة الإطار. ينظم الجدول أدناه كيفية ترجمة ظروف الفجوة المقاسة المختلفة إلى مخاطر الملاءمة وإشارات القرار.
| حالة الفجوة المقاسة | الحاجة للضغط | خطر الملاءمة | إشارة القرار |
|---|---|---|---|
| ضيقة | سماح ضغط منخفض | خطر النقص في الملء | استخدم شكل سداد مرن أرق |
| متوسطة | نطاق ضغط متوازن | خطر ملاءمة منخفض | قد يناسب سداد قياسي قابل للتكيف |
| واسعة | متطلبات ضغط عالية | خطر الإفراط في الملء | استخدم شكل ذي سعة تمدد أعلى |
| غير منتظمة | نطاق ضغط متغير | تلامس سداد غير متناسق | سداد قابل للتعديل أو متكيف مطلوب |
| سداد مضغوط قديم | سماح ضغط مستعاد | قياس فجوة مضلل | أعد القياس بعد إزالة الشريط القديم |

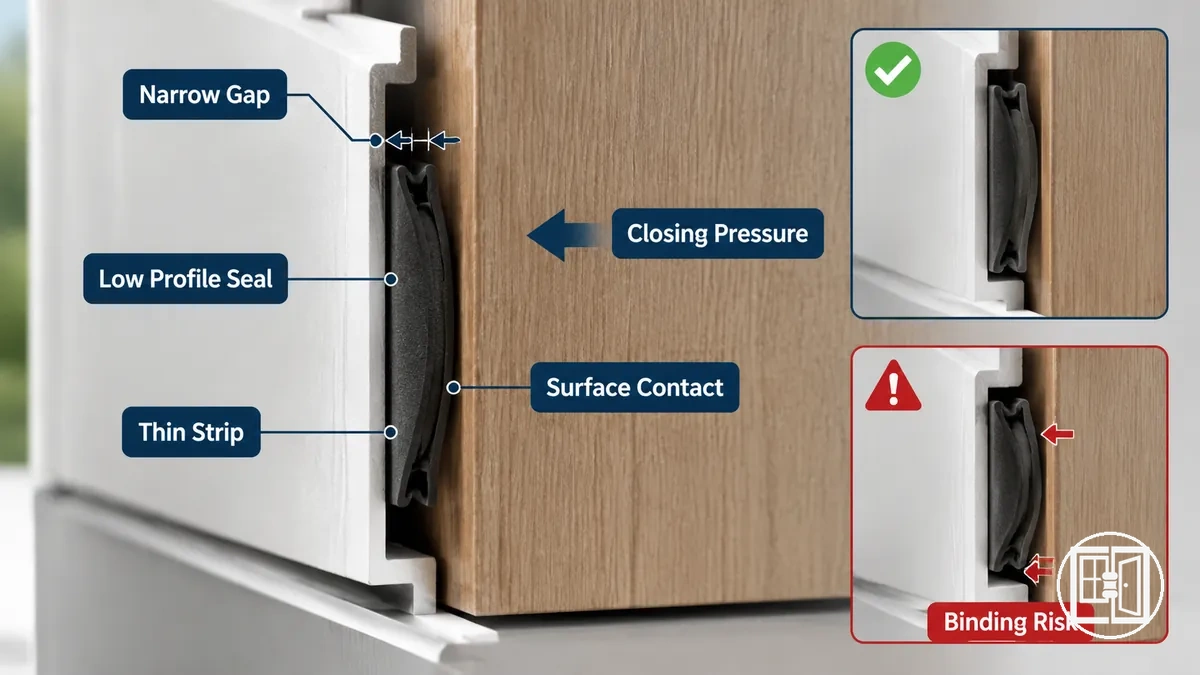

الفجوات الضيقة وشرائط العزل المنخفضة الارتفاع
تتطلب الفجوات الضيقة وشرائط العزل المنخفضة الارتفاع عادةً سدادًا منخفض الارتفاع لأن الخلوص المحدود يجب أن يُغلق دون ضغط إغلاق مفرط يؤدي إلى الالتصاق. يُستخدم شريط رقيق للحفاظ على تلامس سطحي محكوم مع السماح بحركة سلسة للباب أو النافذة، مع زيادة خطر الالتصاق عندما يكون شكل السداد طويلاً جدًا بالنسبة للفجوة الضيقة. :contentReference[oaicite:0]{index=0}
قد يساء تقدير الفجوات الضيقة وشرائط العزل المنخفضة الارتفاع عندما يبقى سداد قديم مسطح في مكانه، لأنه يقلل الخلوص المرئي ويشوه قياس الفجوة الحقيقي. بعد الإزالة، قد يختلف متطلب التلامس السطحي الفعلي وضغط الإغلاق، مما يعني أن شريطًا كبير الحجم يمكن أن يخلق التصاقًا حتى لو بدت الفجوة مقيدة في البداية. في مثل هذه الحالات، يعتمد قبول أو رفض شكل سداد أكثر سمكًا على الخلوص المصحح بدلاً من القراءة المسطحة.
- فجوة ضيقة: تتطلب سدادًا منخفض الارتفاع بارتفاع ضغط منخفض
- تلامس سطحي: يجب أن يبقى ثابتًا دون تقييد الحركة
- ضغط الإغلاق: يجب أن يبقى ضمن حدود التشغيل السلس لتجنب الالتصاق
- خطر الشريط كبير الحجم: قد يتداخل حتى عندما تبدو الفجوة ضيقة بصريًا

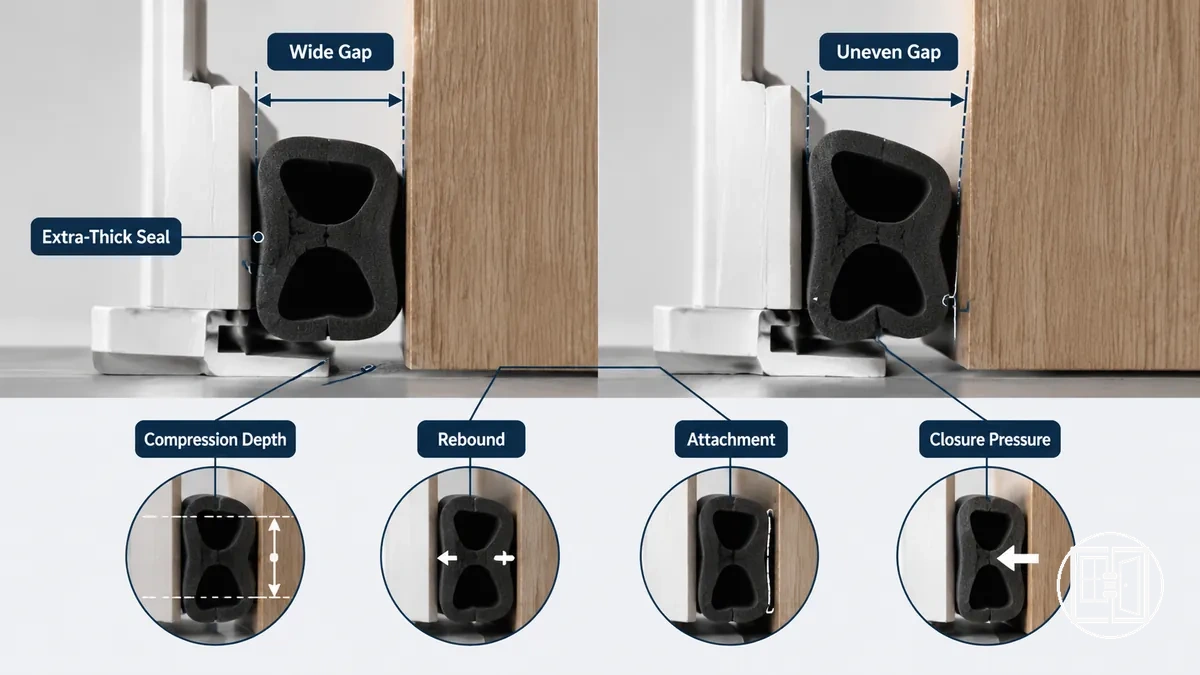

الفجوات الواسعة وحدود السدادات السميكة جدًا
تعتمد الفجوات الواسعة وحدود السدادات السميكة جدًا على ما إذا كان السداد قادرًا على توفير عمق ضغط كافٍ لملء الفتحة دون خلق ضغط إغلاق مفرط. قد يناسب سداد سميك جدًا فجوة واسعة عندما يبقى الارتداد وقوة التثبيت واستقرار تلامس الإطار متوازنة، لكن الأداء يمكن أن يختلف مع حركة الإطار وحالة السطح. :contentReference[oaicite:0]{index=0}
قد تسمح الفجوة الواسعة المنتظمة لشريط سميك جدًا بالأداء بشكل أكثر اتساقًا لأن عمق الضغط منتظم نسبيًا عبر الإطار. يمكن للفجوة الواسعة غير المنتظمة أن تغير ضغط الإغلاق وسلوك الارتداد عند نقاط مختلفة، مما قد يقلل من استقرار التلامس ويزيد من تباين الملاءمة. لذا قد يكون نهج السداد القابل للتعديل أكثر ملاءمة في بعض الحالات بدلاً من الاعتماد على السمك وحده.
- تحقق مما إذا كان عمق الضغط يطابق الفجوة الواسعة بالكامل دون تقييد الإغلاق.
- تحقق من سلوك الارتداد للحفاظ على تلامس إطار ثابت بعد الإغلاق.
- قيّم ضغط الإغلاق لتجنب صعوبة حركة الباب أو النافذة.
- تأكد من قوة التثبيت تحت ضغط الحركة المتكررة.
- قيّم تباين الفجوة غير المنتظمة قبل اختيار سداد سميك جدًا.
قنوات الإطارات، الأخاديد، وأسطح التركيب
يعتمد توافق قناة الإطار والأخدود وسطح التركيب على ما إذا كان الإطار يمكنه دعم سداد يُضغط للداخل أو سداد لاصق أو سداد يُركب على السطح بحيث تبقى طريقة التثبيت ثابتة ومحاذية تحت الحركة. يُحدد التوافق أولاً من خلال ما إذا كان الإطار يوفر أخدودًا أو تجويفًا للتثبيت أو سطح تركيب مسطح يسمح بالالتصاق والتلامس السطحي.
| خاصية الإطار | قاعدة السداد المتوافقة |
|---|---|
| أخدود / تجويف | سداد يُضغط للداخل |
| سطح مطلي مسطح | سداد لاصق |
| سطح السدة / العضادة | سداد يُركب على السطح |
| منطقة العتبة | سداد يُركب على السطح أو لاصق (يختلف حسب الحالة) |
| سطح غير مناسب | لا توجد طريقة تثبيت مستقرة |
تحدد قنوات الإطارات والأخاديد والتجويفات وأسطح التركيب كيفية تصرف قاعدة السداد بمجرد وضعها. يمكن للأخدود أو التجويف دعم سداد يُضغط للداخل من خلال توفير تثبيت داخل قناة الجلوس، بينما تتماشى الأسطح المسطحة ومناطق العضادة المطلية بشكل أكثر شيوعًا مع السدادات اللاصقة أو المُركبة على السطح. قد تؤثر مناطق السدة والضلفة والعضادة والعتبة كل على المحاذاة بشكل مختلف اعتمادًا على التآكل وتراكم الطلاء وعرض التلامس المتاح، مما قد يزيد من خطر التثبيت عندما يكون السطح غير متسق.
يمكن أن يؤثر توافق التثبيت وتفضيل المواد على بعضهما البعض، لكنهما يظلان طبقتين تقييم منفصلتين لأن سطح التركيب المناسب لا يضمن دائمًا أداءً ثابتًا طويل الأمد تحت ظروف الحركة. يتم توضيح هذه الاختلافات بشكل أكبر في اختلافات ملاءمة المواد.
إطارات الأخدود أو التجويف للسدادات المضغوطة للداخل
يعتمد توافق الأخدود أو التجويف على مطابقة عمود السداد المضغوط للداخل، وشوكة التثبيت، وعرض الأخدود، وعمق الإدخال بحيث يمكن للسداد أن يستقر بإحكام داخل إطار الأخدود دون ارتخاء أو انحراف. يجب أن يتماشى عمود السداد مع قناة الأخدود، بينما يحدد ارتفاع البصلة وموضع وجه الضغط ما إذا كان السداد المضغوط للداخل يحافظ على تلامس إطار ثابت بدلاً من الاعتماد فقط على التشابه البصري للشكل.
يمكن لإطارات الأخدود ذات الأخاديد البالية أو المطلية أو المشوهة أن تقلل من أداء التثبيت لأن عرض الأخدود وعمقه قد لا يعودان يدعمان عمق إدخال مستقرًا. في هذه الظروف، حتى عندما يبدو عمود السداد وشوكة التثبيت متوافقين، قد يستقر السداد المضغوط للداخل بشكل فضفاض أو غير متساوٍ بسبب ضعف تعريف الأخدود أو شكل القناة غير المنتظم.
- يجب أن يطابق عمود السداد عرض أخدود الإطار لتثبيت آمن
- يجب أن يسمح عمق الإدخال بالجلوس الكامل دون انفصال جزئي
- يجب أن يتوافق ارتفاع البصلة مع وجه الضغط لتلامس إطار ثابت

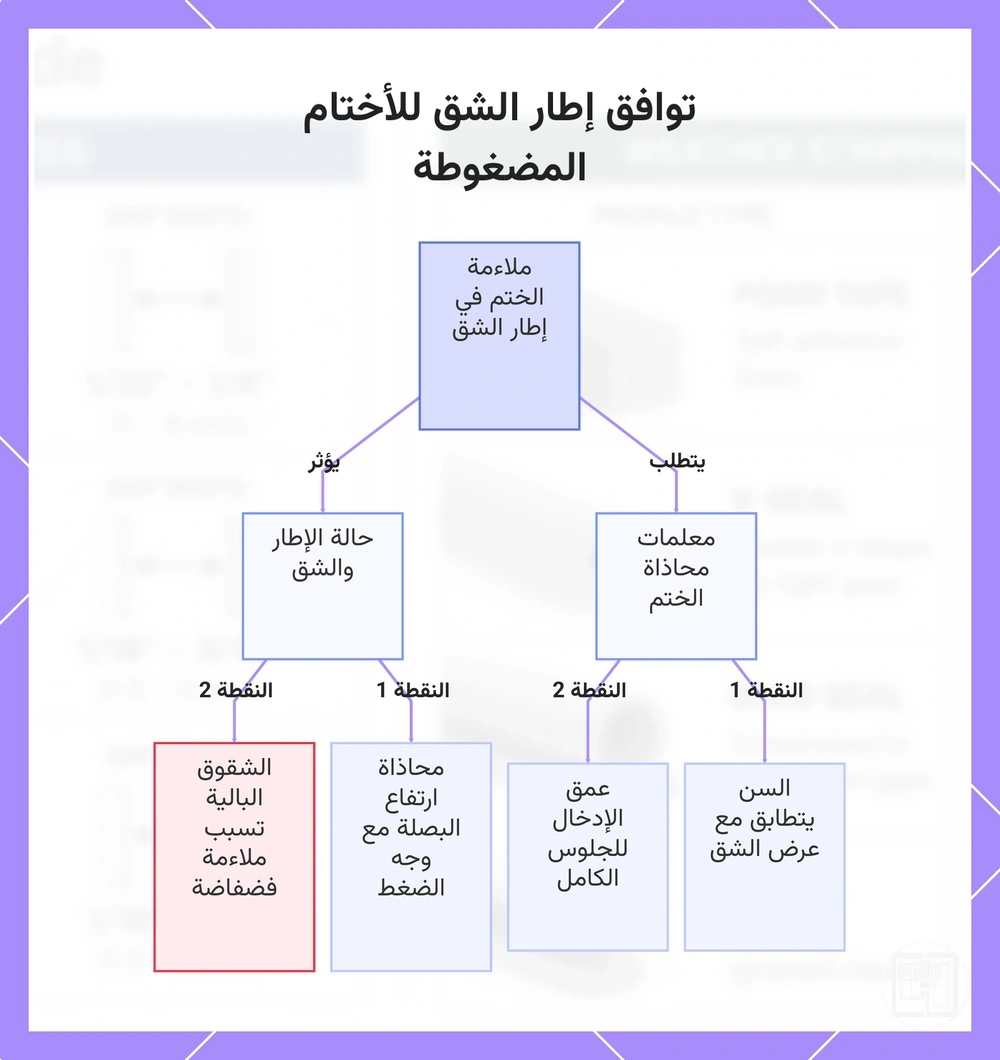

يوضح هذا المخطط عوامل التوافق الرئيسية والمخاطر للأختام المضغوطة في إطارات الشق، بما في ذلك متطلبات المحاذاة وتأثيرات حالة الشق.
أسطح الإطارات المسطحة للسدادات اللاصقة أو المُركبة على السطح
يمكن لسطح إطار مسطح دعم سداد لاصق أو سداد يُركب على السطح عندما يوفر وجه التثبيت عرضًا كافيًا ومحاذاة خط تلامس مستقرة وموثوقية تثبيت ثابتة تحت الحركة العادية. يجب أن يسمح سطح الإطار المسطح للسداد اللاصق أو المُركب على السطح بالاستواء بحيث يبقى خط التلامس محاذيًا خلال دورات الإغلاق المتكررة.
تعتمد موثوقية التثبيت بشكل كبير على حالة السطح وحالة الطلاء ومسار حركة الإطار. حتى عندما يبدو سطح الإطار المسطح متوافقًا، يمكن لطبقات الطلاء غير المتساوية أو وجود الغبار أو أقسام الإطار المرنة أن تقلل من استقرار التلامس وتزيد من خطر الانفصال بمرور الوقت. في هذه الحالات، قد لا يترجم التوافق الظاهري إلى أداء ثابت بعد الاستخدام.
قائمة التحقق من الملاءمة
- سطح الإطار المسطح لديه عرض تلامس نظيف كافٍ
- خط التلامس يتماشى بشكل متساوٍ على طول مسار السد
- حالة الطلاء مستقرة دون تراكم غير متساوٍ يؤثر على الالتصاق
- مسار الحركة لا يخلق ضغطًا متكررًا على الحواف أو خطر انفصال

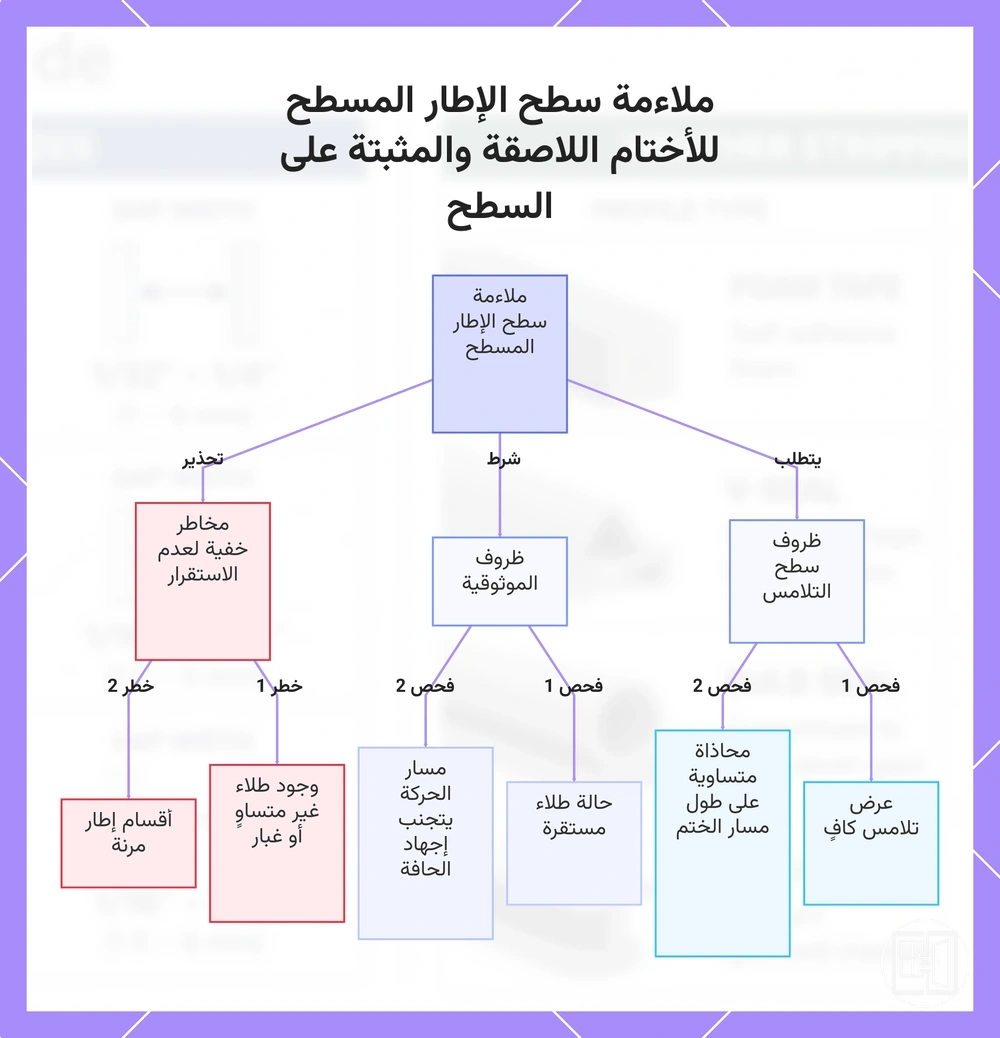

يوضح هذا المخطط المتطلبات الرئيسية والظروف الحرجة والمخاطر الخفية لضمان أن سطح الإطار المسطح يدعم بشكل موثوق ختمًا لاصقًا أو مثبتًا على السطح.
ظروف مادة الإطار التي تُغير توافق شريط العزل
تُغير ظروف مادة الإطار توافق شريط العزل لأن نمط الأخدود، واستقرار السطح، وسلوك المادة اللاصقة، وتحمل الضغط تختلف حتى عندما يبدو حجم الفجوة متشابهاً. تحدد هذه العوامل كيفية محاذاة السداد وثباته وأدائه عبر بيئات الإطار المختلفة.
تُخلق ظروف إطارات uPVC والخشب والمعدن سلوكيات توافق متميزة. تعتمد إطارات uPVC غالبًا على نمط أخدود محدد يدعم السد الموجه، بينما يعتمد الخشب بشكل أكبر على استقرار السطح وحالة الطلاء، مما قد يؤثر على سلوك المادة اللاصقة للسدادات المُركبة على السطح. توفر ظروف الإطارات المعدنية عادةً صلابة سطح أعلى وخطوط تلامس أكثر اتساقًا، لكن التآكل أو التقادم غير المتساوي يمكن أن يقلل من تحمل الضغط. عبر جميع أنواع مواد الإطارات، قد يغير العمر والاهتراء تعريف الأخدود أو اتساق السطح، مما يغير سلوك الملاءمة المتوقع.
ينبغي معاملة ظروف مادة الإطار كمعدلات توافق وليس كقواعد ثابتة، لأن تصميم الأخدود واستقرار السطح وسلوك الحركة يمكن أن تختلف ضمن كل فئة من المواد. يساعد هذا الفصل في تمييز منطق التوافق عن موضوعات التقييم الأوسع مثل توافق المواد.
| حالة مادة الإطار | تأثير التوافق | تحذير الملاءمة | اتجاه السداد المناسب |
|---|---|---|---|
| إطار uPVC | نمط الأخدود يدعم السد الموجه | الاهتراء أو الأخاديد الضحلة قد تقلل دقة الملاءمة | سدادات مضغوطة للداخل أو قائمة على الأخدود |
| خشب مطلي | استقرار السطح يؤثر على سلوك المادة اللاصقة | طبقات الطلاء والحركة قد تقلل اتساق الالتصاق | سدادات مُركبة على السطح |
| خشب عاري أو غير منتظم | استقرار سطح ومحاذاة تلامس متغيرة | السطح غير المنتظم يمكن أن يؤثر على موثوقية التثبيت | سدادات مُركبة على السطح بحذر |
| إطار معدني | تلامس سطحي مستقر مع تحمل ضغط أعلى | التآكل أو الأقسام غير المنتظمة قد تؤثر على المحاذاة | سدادات مُركبة على السطح أو قائمة على الأخدود |
| إطار قديم (أي مادة) | تعريف أخدود منخفض أو اتساق سطح أقل | الاهتراء والتشوه قد يغيران سلوك الملاءمة | اختيار بناءً على الحالة مطلوب |
إطارات uPVC وملاءمة سداد الاستبدال
يعتمد توافق إطار uPVC على مطابقة نوع الأخدود وشكل الحشية ومسار الضغط، لأن ملاءمة سداد الاستبدال تكون عادةً خاصة بالشكل بدلاً من أن تكون مبنية على التشابه البصري. يحدث التثبيت الصحيح بالضغط للداخل عندما يتماشى سداد الاستبدال مع هندسة الأخدود الموجودة ويستجيب بشكل صحيح لضغط الضلفة أثناء الإغلاق.
في إطار uPVC، يحدد نوع الأخدود مدى إحكام جلوس سداد الاستبدال، بينما يحدد شكل الحشية كيفية ضغط السداد على طول مسار الإغلاق. يؤثر ضغط الضلفة على مدى إحكام تثبيت السداد أثناء التشغيل وما إذا كان التثبيت بالضغط للداخل يظل مستقرًا أم يتحول إلى خطر عدم التطابق. قد تقدم إطارات uPVC الأقدم أيضًا حالات خاصة حيث يكون شكل الحشية الأصلي مسطحًا أو غير واضح، مما يجعل التحديد يعتمد على سلوك الأخدود واستجابة الضغط بدلاً من المظهر.
- يجب أن يتوافق نوع الأخدود مع شكل سداد الاستبدال لجلوس مستقر
- يجب أن يطابق شكل الحشية مسار الضغط تحت ضغط الضلفة
- قد يكون شكل الحشية القديم غير موثوق للتحديد البصري المباشر

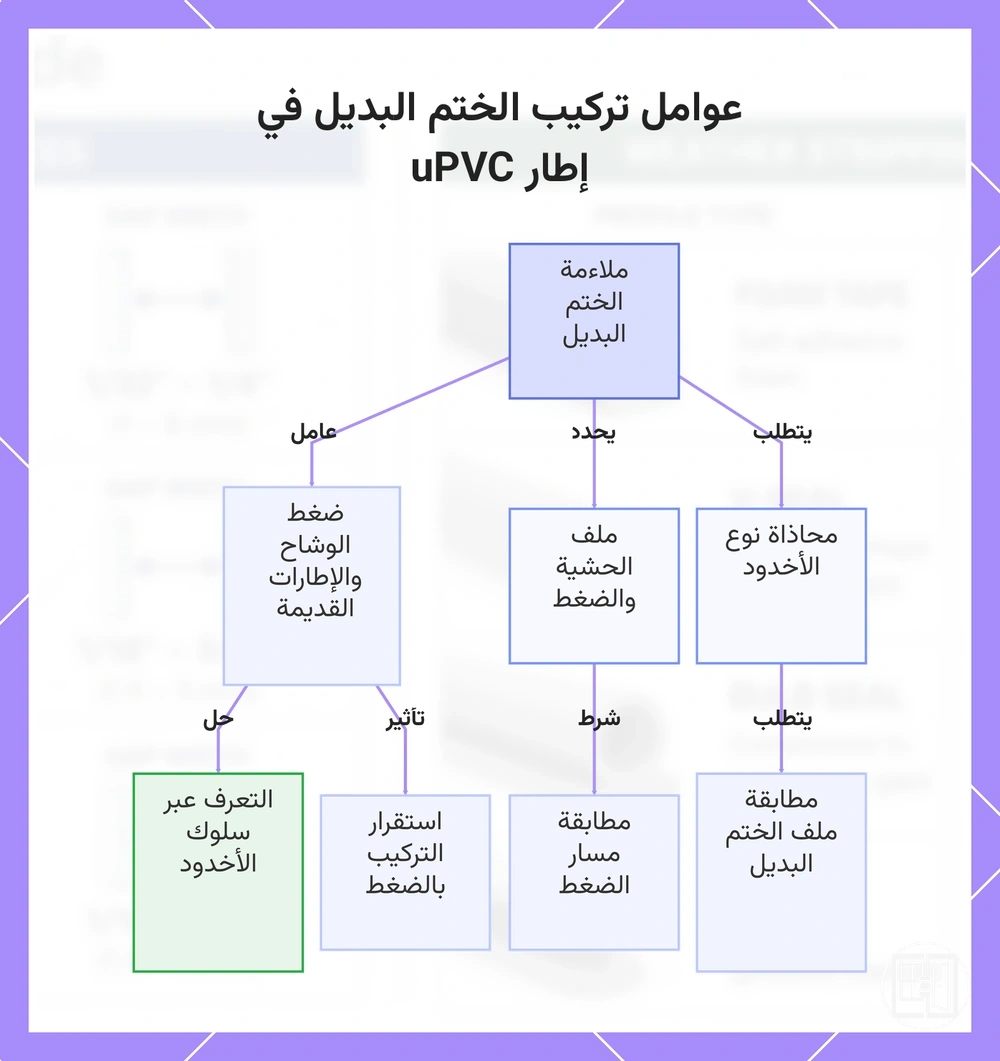

يوضح هذا المخطط الشروط الثلاثة الرئيسية التي تحدد الملاءمة الصحيحة بالضغط للختم البديل في إطار uPVC: محاذاة نوع الأخدود، مسار ضغط ملف الحشية، وتأثير ضغط الوشاح مع التعامل مع الإطارات القديمة.
الإطارات الخشبية والمعدنية ذات الأسطح المانعة للتسرب المتغيرة
يعتمد توافق الإطار الخشبي والإطار المعدني على حالة السطح وعرض التثبيت وكيفية محاذاة سطح السد مع السداد المختار، لأن طبقات الطلاء والتآكل وعمق الحفرة وموضع السدة يمكن أن تغير نقطة التلامس الفعلية حتى عندما يبدو السطح مسطحًا. قد تستجيب السدادات اللاصقة أو المضغوطة أو المُركبة على السطح بشكل مختلف اعتمادًا على هذه الظروف.
في الإطار الخشبي، يمكن لطبقات الطلاء والحركة الطبيعية أن تغير استقرار السطح وتؤثر على كيفية الحفاظ على تلامس السداد المُركب على السطح، خاصة عندما يكون عرض التثبيت محدودًا أو غير متساوٍ. في الإطار المعدني، يمكن للتآكل أو عدم انتظام السطح أن يغير نقطة التلامس، بينما يؤثر عمق الحفرة وموضع السدة على ما إذا كانت ملاءمة الضغط تبقى متسقة. قد يكون السطح المسطح بصريًا غير مناسب عندما لا تتماشى نقطة التلامس مع مسار السداد، مما يؤدي إلى عدم تطابق بين هندسة الإطار وخط السد.
- الإطار الخشبي: قيّم طبقات الطلاء والحركة وعرض التثبيت قبل اختيار السدادات اللاصقة أو المُركبة على السطح
- الإطار المعدني: تحقق من التآكل واستقرار السطح ومحاذاة نقطة التلامس لملاءمة الضغط أو التركيب على السطح
- كلا نوعي الإطارات: تحقق من عمق الحفرة وموضع السدة لضمان محاذاة السد الصحيحة

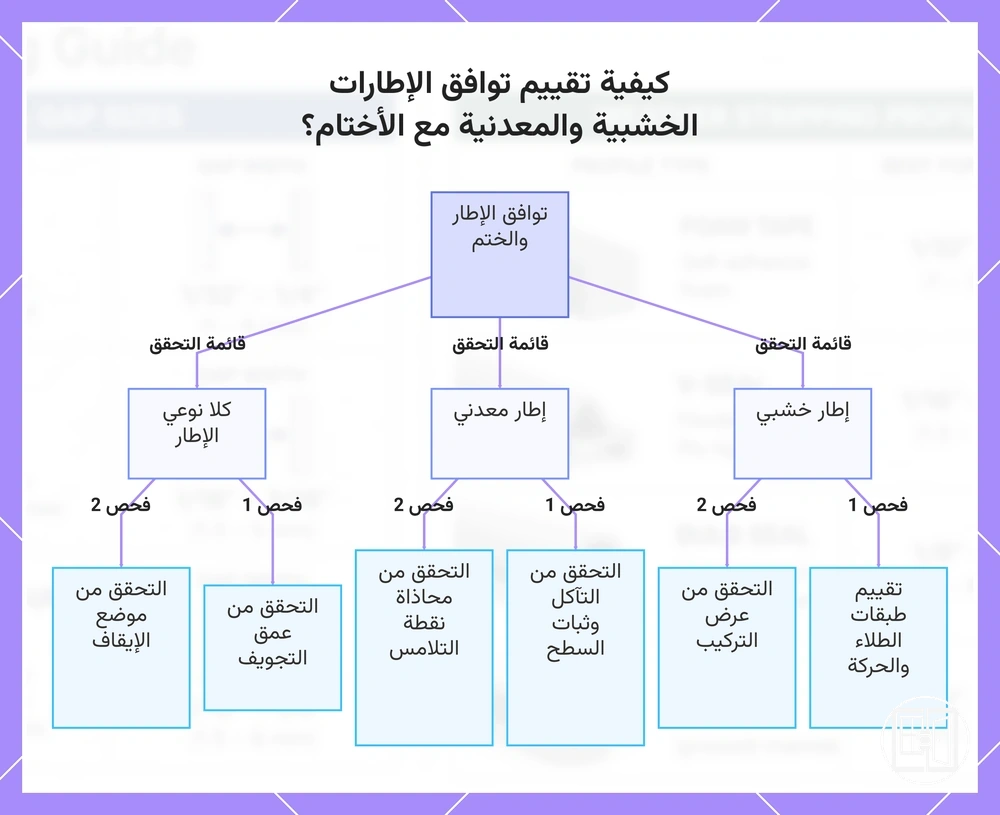

يوضح هذا الرسم البياني الفحوصات الأساسية لتقييم توافق الإطارات الخشبية والمعدنية مع الأختام اللاصقة أو الضاغطة أو المركبة على السطح، بناءً على حالة السطح وعرض التركيب ومحاذاة الختم.
توافق شكل السداد مع نقاط تلامس الإطار
يعتمد توافق شكل السداد مع نقاط تلامس الإطار على ما إذا كان شكل السداد يتماشى مع خط التلامس الصحيح تحت الضغط، لأن شكل السداد يهم فقط عندما يلتقي بنقطة التلامس المقصودة على الباب أو الضلفة أو العضادة أو السدة أو العتبة. يمكن أن يقلل عدم التطابق بين شكل السداد وخط التلامس من فعالية السد حتى لو بدت المادة مناسبة.
يتغير سلوك شكل السداد بناءً على اتجاه الضغط وكيفية تفاعل الشكل مع نقطة تلامس الإطار. قد يؤدي نفس شكل السداد أداءً مختلفًا اعتمادًا على ما إذا كان يلتقي بخط تلامس محيطي عمودي أو بنقطة تلامس عتبة سفلية، لأن كل موقع يغير كيفية توزيع الضغط عبر حافة السد.
| شكل السداد | نقطة التلامس | اتجاه الضغط | تحذير الملاءمة |
|---|---|---|---|
| بصلي | خط تلامس العضادة أو الضلفة | ضغط متعدد الاتجاهات | قد يقلل الكفاءة إذا كان خط التلامس غير منتظم أو ضيق |
| شريط V | حواف تلامس الإطار الجانبية | ضغط جانبي | يتطلب محاذاة حافة ثابتة لنتيجة سد مستقرة |
| رغوي | سطح سدة مسطح أو سطح سد | ضغط عمودي | قد ينضغط بشكل غير متساوٍ على أسطح التلامس غير المنتظمة |
| زعنفي | خط تلامس إطار موجه | ضغط انثناء اتجاهي | يعتمد على مسار محاذاة ثابت لسد متسق |
| كاسح | تلامس العتبة السفلية | ضغط هابط | مناسب لخلوص العتبة بدلاً من السد المحيطي |
| شكل ضاغط | خط تلامس محيطي | ضغط مباشر | يعتمد الأداء على توزيع تلامس موحد |
يختلف التلامس المحيطي العمودي وتلامس العتبة السفلية في كيفية تعاملهما مع شكل السداد. يعتمد السد المحيطي على ضغط جانبي أو متعدد الاتجاهات على طول العضادة أو السدة، بينما يعتمد سد العتبة على ضغط هابط في القاعدة، مما يغير ما إذا كانت أشكال مثل الكاسح أو البصلي أكثر ملاءمة للحفاظ على خط تلامس ثابت.
توافق أسفل الباب والعتبة والسداد القابل للتعديل
يعتمد توافق أسفل الباب على خلوص الأرضية وشكل العتبة ومسار التأرجح وظروف الفجوة غير المنتظمة بدلاً من معاملة سداد محيطي قياسي على أنه كافٍ. قد يتطلب أسفل الباب كاسح باب أو سداد قابل للتعديل أو سداد تلقائي أو شريط متوافق مع العتبة اعتمادًا على كيفية تفاعل الباب مع العتبة أثناء الإغلاق.
يحدد شكل العتبة ومسار التأرجح مدى اتساق وصول أسفل الباب إلى نقطة التلامس. قد يناسب كاسح الباب خلوص أرضية ثابت حيث يظل خط تلامس العتبة ثابتًا، بينما قد تكون هناك حاجة إلى سداد تلقائي أو شريط متوافق مع العتبة عندما يختلف التلامس أثناء مسار التأرجح أو عندما تغير هندسة العتبة سلوك الضغط.
| حالة أسفل الباب | اتجاه السداد | خطر التوافق | إشارة القرار |
|---|---|---|---|
| فجوة سفلية ثابتة | كاسح باب | قد يختلف التلامس مع الحركة | تحقق من خلوص أرضية ثابت |
| فجوة غير منتظمة | سداد قابل للتعديل | تلامس غير متساوٍ عبر العرض | يتطلب تعويضًا عبر الفجوة |
| عتبة مرتفعة | شريط متوافق مع العتبة | خطر عدم تطابق الضغط | طابق شكل تلامس العتبة |
| لا يوجد تلامس مع العتبة | سداد تلقائي | فجوة مفتوحة أثناء الإغلاق | يتشغل أثناء حركة الإغلاق |
| مشكلة خلوص التأرجح | رفض المحيط فقط | تداخل مع الحركة | أعد تقييم نهج السد السفلي |
يمكن للأرضية غير المستوية أن تخلق فجوة غير منتظمة حيث يكون أحد جانبي أسفل الباب أوسع من الآخر. في هذه الحالة، تصبح قابلية التعديل أكثر أهمية من نوع السداد لأن كاسحات الباب الثابتة قد تفشل في الحفاظ على تلامس موحد عبر مسار التأرجح بالكامل.
اختر بين كاسح الباب أو السداد القابل للتعديل أو السداد التلقائي أو الشريط المتوافق مع العتبة بناءً على خلوص الأرضية وشكل العتبة ومسار التأرجح وما إذا كانت الفجوة غير المنتظمة تؤثر على اتساق التلامس. للحصول على سياق أوسع للقرار، راجع دليل الاختيار.
فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.
السدادات السفلية القابلة للتعديل والتلقائية للفجوات غير المنتظمة
تدعم أنظمة السداد السفلي القابل للتعديل والسداد السفلي التلقائي ظروف الفجوة غير المنتظمة من خلال السماح بتغير محكوم في ارتفاع السد عندما لا يتمكن الشريط الثابت من الحفاظ على تلامس ثابت عبر أسفل الباب. تعمل قابلية التعديل كتحكم في الملاءمة، لذا يعتمد الأداء على مطابقة نطاق السقوط وتلامس العتبة وخلوص التأرجح بدلاً من معاملتها كتحسين شامل.
يحدد شكل العتبة ومحاذاة الباب ما إذا كان السداد السفلي القابل للتعديل يمكنه العمل ضمن نطاق تشغيله. قد لا تزال الفجوة غير المنتظمة تتطلب تقييم خلوص التأرجح واستقرار التلامس، حيث يمكن أن يصبح السداد السفلي التلقائي غير مناسب إذا كانت هندسة العتبة أو المحاذاة تمنع التشغيل المتسق عبر العرض الكامل لأسفل الباب.
- فجوة غير منتظمة: تعتمد الملاءمة على ما إذا كان تباين الفجوة يبقى ضمن النطاق القابل للتعديل
- نطاق السقوط: يجب أن يغطي أدنى نقطة تلامس دون التداخل عند النقاط الأعلى
- تلامس العتبة: يتطلب تشغيلًا ثابتًا مع شكل العتبة عبر الحركة
- خلوص التأرجح: يجب أن يبقى كافيًا لتجنب التقييد أثناء تشغيل الباب
كاسحات الباب والسدادات المحيطية للفجوات الثابتة
تسمح الفجوة الثابتة لكاسح الباب أو السداد المحيطي بالحفاظ على تلامس ثابت لأن أسفل الباب والعضادة الجانبية والعضادة العلوية تظل مستقرة أثناء الإغلاق، مما يمكّن عناصر السد الثابتة من العمل تحت ظروف يمكن التنبؤ بها. تعتمد الفجوة الثابتة على خلوص ثابت وسطح تلامس موحد عبر خط السد بدلاً من التباين أثناء التشغيل.
تدير كاسحات الباب بشكل أساسي موضع الكسح السفلي حيث يوجد خلوص ثابت، بينما تدير السدادات المحيطية الضغط على طول العضادة الجانبية والعضادة العلوية حيث يظل الضغط المحيطي موحدًا. تعتمد هذه السدادات الثابتة على هندسة فجوة مستقرة، لذا يرتبط الأداء بسطح تلامس ثابت وإغلاق ثابت بدلاً من التكيف التكيفي. في المقابل، يمكن للفجوات غير المنتظمة أن تقلل الفعالية لأن التلامس يتغير على طول خط السد.
- كاسح الباب: مناسب لخلوص سفلي ثابت مع سطح تلامس ثابت
- العضادة الجانبية: يعمل السداد المحيطي عندما يظل الضغط العمودي موحدًا
- العضادة العلوية: يؤدي الشريط الثابت أداءه عندما تظل المحاذاة العلوية ثابتة
فحوصات التوافق قبل اختيار شريط العزل
تعمل فحوصات التوافق قبل اختيار شريط العزل كمرشح يقيم ما إذا كانت ظروف الملاءمة تتوافق مع متطلبات الإطار والفجوة والتلامس والضغط والتثبيت بدلاً من الاعتماد على التفضيل وحده. تؤدي فحوصات التوافق هذه عادةً إلى قرار بالقبول أو الحذر أو الرفض بناءً على مدى توافق نظام السد مع الظروف الفيزيائية.
يبدأ كل فحص بالفجوة المقاسة ومادة الإطار لأن هذين العنصرين يحددان ظروف الملاءمة الأساسية لاختيار شريط العزل. قائمة مرجعية مصغرة لمتغيرات الملاءمة الأساسية:
- اتساق الفجوة المقاسة عبر مسار الإغلاق الكامل
- ملاءمة مادة الإطار لتثبيت السد
- استقرار سطح التركيب والمساحة القابلة للاستخدام
- محاذاة نقطة التلامس على طول خط السد
- توافق شكل السداد مع هندسة الإطار
- مستوى ضغط الإغلاق ونمط توزيعه
- إشارات فشل واضحة تشير إلى ظروف قرار الرفض
تعمل فحوصات سطح التركيب ونقطة التلامس على تحسين القرار من خلال التأكد مما إذا كان السداد يمكنه البقاء ثابتًا خلال دورات الإغلاق المتكررة. حتى عندما تكون الفجوة مقبولة، قد يؤدي سطح التركيب غير المستقر أو نقطة التلامس غير المحاذية إلى تحويل النتيجة من القبول إلى الحذر اعتمادًا على ظروف الحركة والاهتراء.
يحدد شكل السداد وضغط الإغلاق ما إذا كان شريط العزل المختار يحافظ على ضغط وظيفي عبر خط التلامس بالكامل، لأن توزيع الضغط غير المتساوي يمكن أن يقلل من اتساق السد. غالبًا ما يتم تقييم هذه المعايير جنبًا إلى جنب مع دليل الاختيار لتحسين قرار الملاءمة النهائي.
إذا كشفت فحوصات التوافق عن سلوك سد غير متسق أو أنماط تسرب غير محلولة، يلزم إجراء تشخيص إضافي لـ مشاكل تسرب الهواء قبل الاختيار النهائي.
فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.

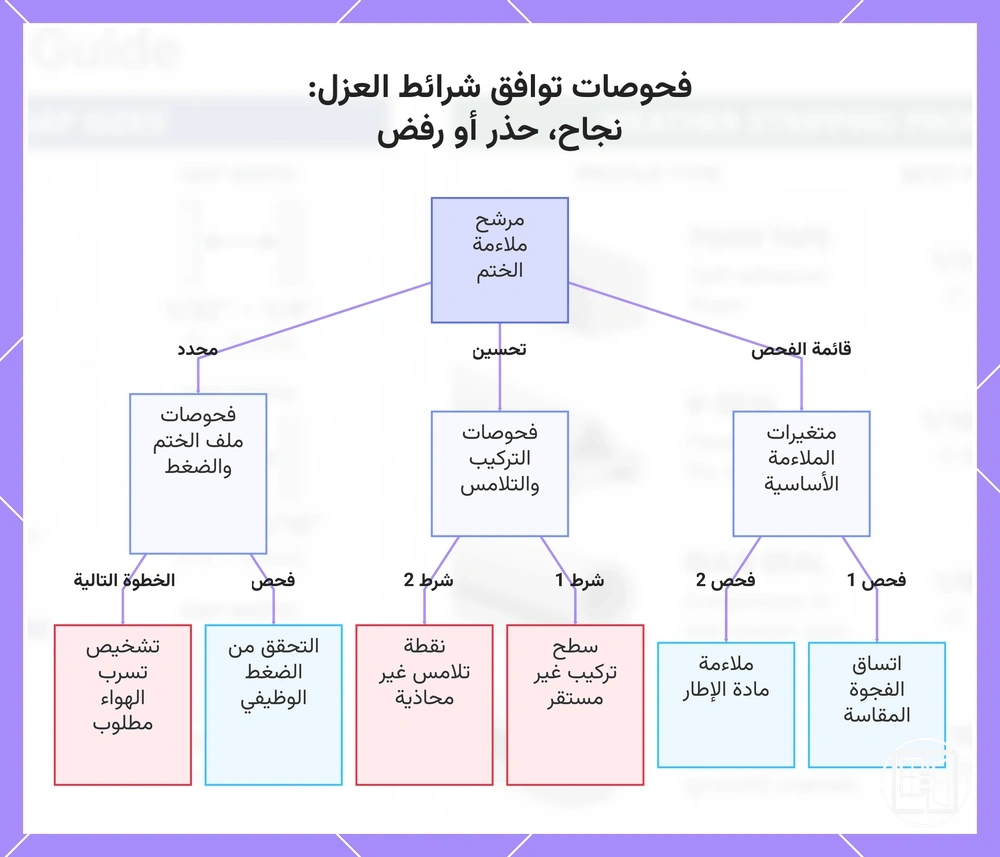

يوضح هذا المخطط فحوصات توافق شرائط العزل التي تقيم ظروف الملاءمة وتؤدي إلى قرارات النجاح أو الحذر أو الرفض.
أخطاء التوافق التي تسبب سوء السد
تحدث أخطاء التوافق التي تسبب سوء السد عندما لا يتطابق شريط العزل مع الفجوة المقاسة أو مادة الإطار أو نقطة التلامس أو طريقة التثبيت، مما يؤدي إلى تيار هواء أو التصاق أو سلوك سداد مرتخٍ. في كثير من الحالات، تكون أخطاء التوافق هي السبب الرئيسي لسوء السد وليس مادة السد نفسها.
يمكن تجميع معظم أخطاء التوافق في عدد قليل من حالات عدم تطابق الملاءمة والتركيب المتكررة التي تؤثر على أداء السد:
| الخطأ | العرض | مشكلة التوافق المحتملة | اتجاه التصحيح |
|---|---|---|---|
| سمك خاطئ | التصاق أو إغلاق صعب | عدم تطابق الفجوة المقاسة | أعد التحقق من حجم الفجوة قبل الاختيار |
| شكل خاطئ | تيار هواء أو خط سد غير متساوٍ | عدم محاذاة نقطة التلامس | طابق الشكل مع هندسة الإطار |
| طريقة تثبيت خاطئة | سداد مرتخٍ أو انفصال | عدم توافق سطح الإطار | قم بمواءمة طريقة التثبيت مع نوع الإطار |
| سطح متسخ أو غير منتظم | فشل سد متقطع | سوء حالة سطح التركيب | ثبت ونظف سطح التلامس |
| تجاهل شكل العتبة | فجوة عند الحافة السفلية | عدم تطابق العتبة | ضع في الاعتبار هندسة العتبة |
| فجوة غير منتظمة | سد جزئي أو تسرب | منطقة ضغط متغيرة | عدّل الاختيار حسب تباين الفجوة |
تتفاعل أخطاء التوافق هذه عادةً، مما يعني أن عدم تطابق واحد في السمك أو الشكل أو طريقة التثبيت يمكن أن يخلق أعراضًا متعددة مثل تيار الهواء أو الالتصاق أو السداد المرتخٍ. يتطلب تصحيح الملاءمة مواءمة جميع المتغيرات الرئيسية بدلاً من تغيير المادة فقط.
إذا استمر سوء السد بعد تصحيح عوامل التوافق، فقد تمتد المشكلة إلى ما هو أبعد من الملاءمة وتتطلب تقييمًا منفصلاً لـ مشاكل تسرب الهواء.
