Leitfaden zur Auswahl von Fenster- und Türdichtungen für optimale Passform

Die optimale Passform von Fenster- und Türdichtungen hängt davon ab, wie gut die Dichtung an die Spaltgröße, die Rahmenkontaktbedingungen, das Kompressionsverhalten, den Dichtungstyp, die Montagefläche und die Bewegungsart von Tür oder Fenster angepasst ist. Jeder dieser Faktoren beeinflusst, wie sich die Dichtung unter realen Einsatzbedingungen verhält und nicht nur auf dem Papier. Wenn diese Elemente übereinstimmen, wird die Auswahl zu einem kontrollierten Entscheidungsprozess, der auf Passform basiert und nicht auf Trial-and-Error. Die richtige Passform ist der zentrale Entscheidungsrahmen dieser Seite.

• Spaltgröße und deren Variation entlang des Rahmens
• Rahmenkontaktpunkte und Dichtflächen
• Kompressionsverhalten beim Schließen
• Montageflächentyp und -zustand
• Bewegungsart von Türen oder Fenstern

Zugluft, Klappergeräusche, ungleichmäßiger Kontakt und Schließwiderstand deuten häufig darauf hin, dass die aktuelle Dichtung nicht zu den tatsächlichen Rahmen- oder Bewegungsbedingungen passt. In vielen Fällen liegen diesen Symptomen Ungenauigkeiten im Kompressionsgrad, in der Spaltabdeckung oder in der Montageausrichtung zugrunde und nicht ein einzelner Defekt. Treten diese Anzeichen gemeinsam auf, steigt die Auswahlunsicherheit, und das Risiko, mit einem ungeeigneten Dichtungstyp zu überkorrigieren, wird größer, wenn die zugrundeliegenden Passformbedingungen nicht sorgfältig geprüft werden.

Kein einzelner Dichtungstyp ist universell für alle Fenster und Türen geeignet, da die Leistung davon abhängt, wie gut er auf die jeweiligen Spalt-, Rahmen- und Bewegungsbedingungen abgestimmt ist. Schaumstoff-, Gummi-, Silikon- und andere Dichtungstypen verhalten sich unter Druck und Oberflächenkontakt unterschiedlich, weshalb die Auswahl auf einer Passformlogik und nicht auf allgemeinen Vorlieben beruhen sollte. Der zuverlässigste Ausgangspunkt ist die Ermittlung des gemessenen Spalts und der Rahmeninteraktion mit der Dichtung, bevor ein bestimmter Typ gewählt wird.

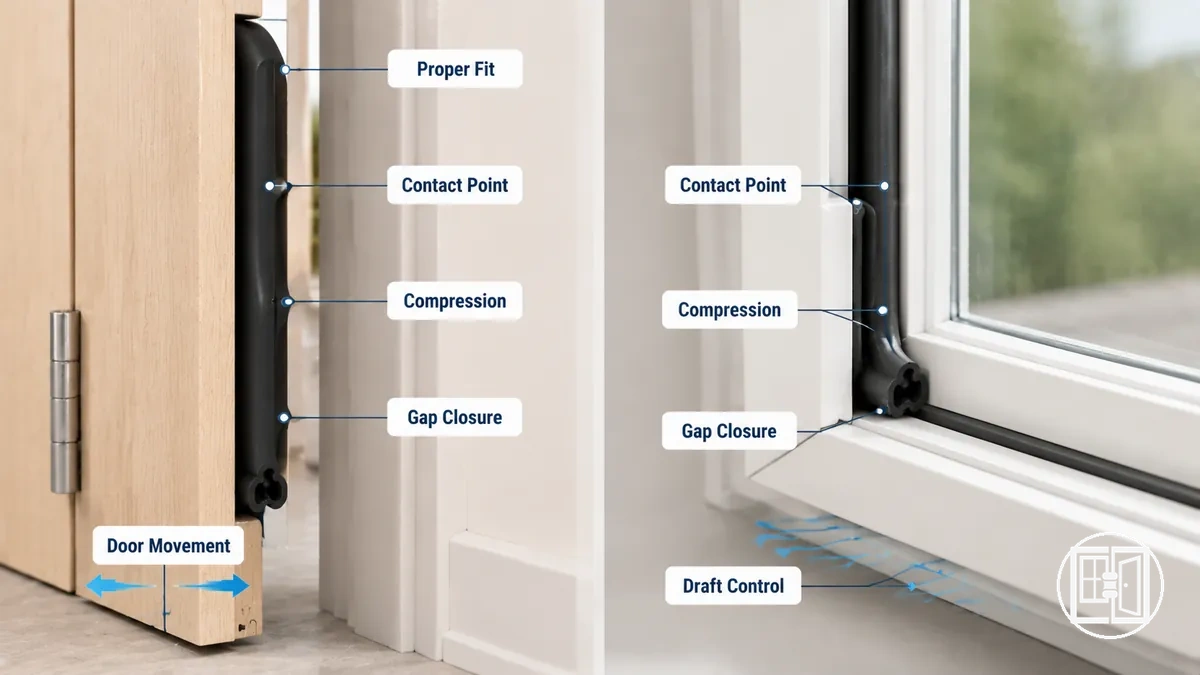

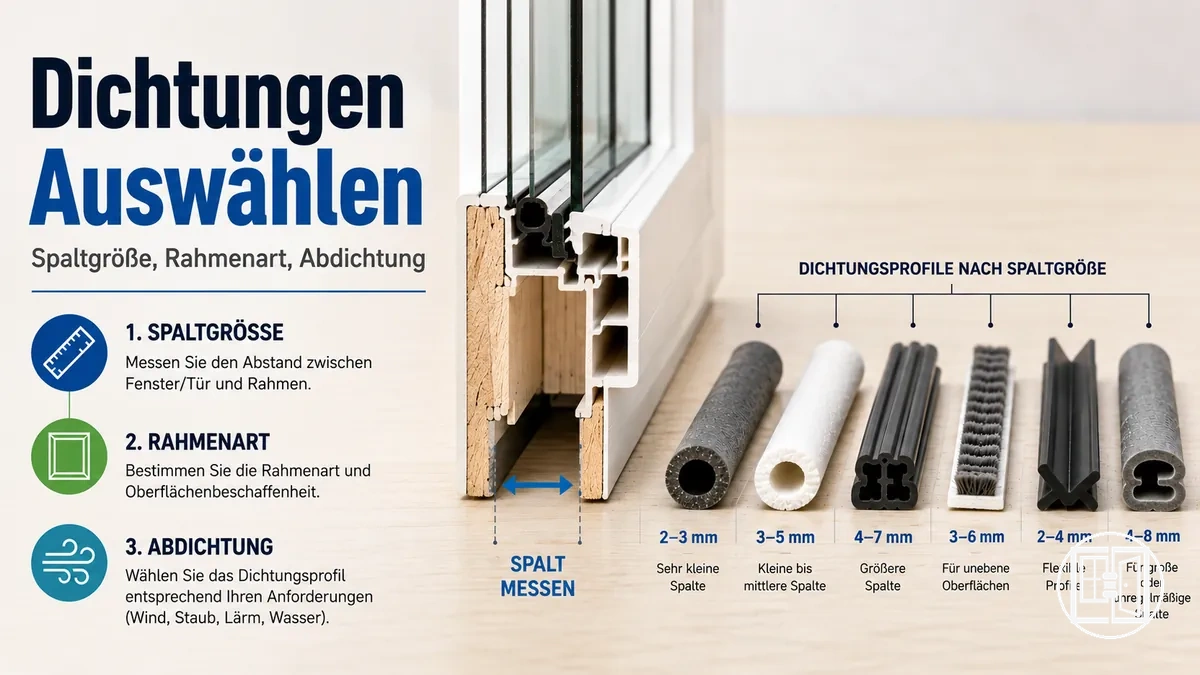

Die folgende Darstellung zeigt, wie die richtige Passform bewertet wird, indem sie das Verhältnis zwischen Spaltgröße, Rahmenkontakt und Dichtungsplatzierung unter verschiedenen Bedingungen veranschaulicht.

Was eine optimale Passform bei Fenster- und Türdichtungen bedeutet

Eine optimale Passform bei Fenster- und Türdichtungen bedeutet, dass die Dichtung den Rahmen oder Flügel ausreichend berührt, um den Spalt zu verkleinern, ohne dabei die normale Funktion von Tür und Fenster zu beeinträchtigen. Sie zeichnet sich durch kontrollierten Kontakt, gleichmäßige Kompression, Spaltschließung und Zugluftkontrolle aus, ohne die Bewegung im Rahmen einzuschränken. Das Gleichgewicht zwischen Dichtleistung und leichtgängiger Bedienung bestimmt, ob die Passform für den praktischen Einsatz geeignet ist.

Die richtige Passform hängt davon ab, wie die Dichtung Kontaktdruck, Kompressionsbereich und Abdeckung auf unebenen Rahmenflächen handhabt. Die Spaltschließung muss mit dem tatsächlichen Abstand zwischen Tür oder Fenster und deren Rahmen übereinstimmen, während eine kontrollierte Bewegung beim Schließen möglich bleibt. Die Zugluftkontrolle verbessert sich, wenn die Kompression zu den Rahmenkontaktpunkten passt, anstatt übermäßigen Widerstand zu erzwingen. Türen und Fenster können sich unterschiedlich verhalten, da ihre Bewegungsmuster und Toleranzen nicht identisch sind.

Das Füllen eines Spalts konzentriert sich auf das Blockieren von Hohlraum, während eine optimale Passform auch die normale Funktion von Tür und Fenster durch kontrollierte Kompression und Kontakt bewahrt. Ziel ist es, Zugluft zu reduzieren, ohne einen Schließwiderstand zu erzeugen, der die Bewegung beeinträchtigt.

Dickere Dichtungen verbessern nicht automatisch die optimale Passform, da übermäßige Kompression den Schließwiderstand erhöhen kann. Effektives Abdichten hängt davon ab, die Dichtungsdicke an Spaltgröße und Bewegungsbedingungen anzupassen, anstatt das Materialvolumen zu erhöhen.

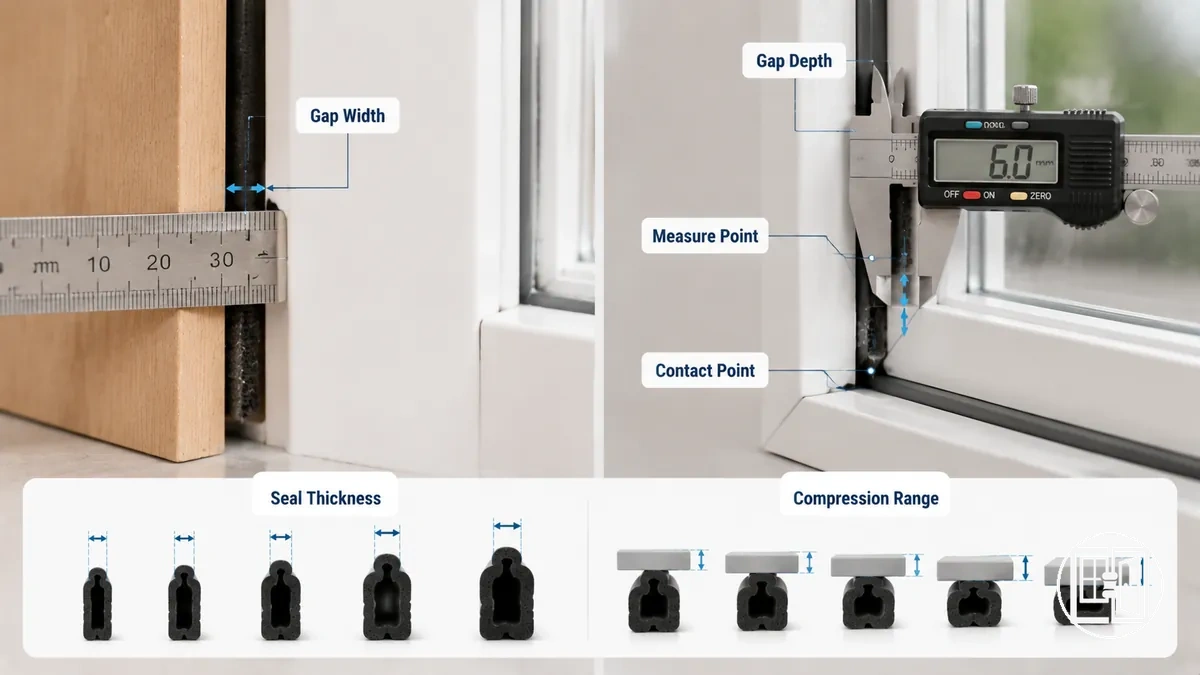

Den Spalt vor der Dichtungswahl messen

Die Messung des Spalts liefert den Ausgangswert für die Auswahl von Dichtungsdicke und Kompressionsbereich bei Fenster- und Türdichtungen. Sie bestimmt, ob eine Dichtung ordnungsgemäßen Kontakt und Spaltschließung erreichen kann, ohne die Tür- oder Fensterfunktion einzuschränken. Raten statt Messen führt häufig zu einer Diskrepanz zwischen Kompression und tatsächlichen Rahmenbedingungen.

Ungleichmäßige Spalte über einen Tür- oder Fensterspalt erfordern wiederholte Messungen an verschiedenen Kontaktpunktpositionen, um die tatsächliche Variation zu erfassen. Beispielsweise kann ein Türrahmen einen schmaleren Spalt nahe des oberen Scharniers und einen breiteren Spalt nahe der Schließseite aufweisen, was die Entscheidung für die geeignete Dichtungsdicke über dieselbe Öffnung hinweg verändern kann. Diese Variation bedeutet, dass die Auswahl sowohl den breitesten als auch den schmalsten Punkt berücksichtigen muss, anstatt sich auf einen einzelnen Messwert zu verlassen. In den meisten Fällen ergibt sich daraus ein nutzbarer Bereich für den Kompressionsbereich anstelle eines einzelnen festen Werts.

Die Messung sollte einer einfachen EAV-Logik folgen: Der Messpunkt gibt an, wo die Messung erfolgt, Spaltbreite und Spalttiefe definieren den physischen Raum, die Variation zeigt ungleichmäßiges Spaltverhalten an, und das Ergebnis führt zu geeigneter Dichtungsdicke und Kompressionsbereich. Dies verhindert die Auswahl einer Dichtung auf Basis eines einzelnen Punktes, der nicht den gesamten Rahmenzustand repräsentiert. Die Herstellerangaben sind weiterhin wichtig, da die Dichtungsspezifikationen je nach Dichtungstyp variieren können, selbst wenn die Messungen ähnlich sind.

Diese Checkliste fasst die wichtigsten Messpunkte vor der Auswahl zusammen:

• Spaltbreite entlang des Türspalts messen, um den horizontalen Abstand und dessen Auswirkung auf die Dichtungsdicke zu bestimmen
• Spalttiefe am Rahmenkontaktpunkt messen, um zu verstehen, wie viel Kompression möglich ist
• Ungleichmäßige Spaltvariationen über Fenster- und Türspalt prüfen, um den minimalen und maximalen Abstand zu ermitteln
• Wiederholte Messpunkte notieren, um die Konsistenz der Dichtungsbedingungen zu bestätigen
• Kompressionsbereichsanforderungen mit den gemessenen Öffnungen vergleichen, um zu festen oder zu lockeren Sitz zu vermeiden

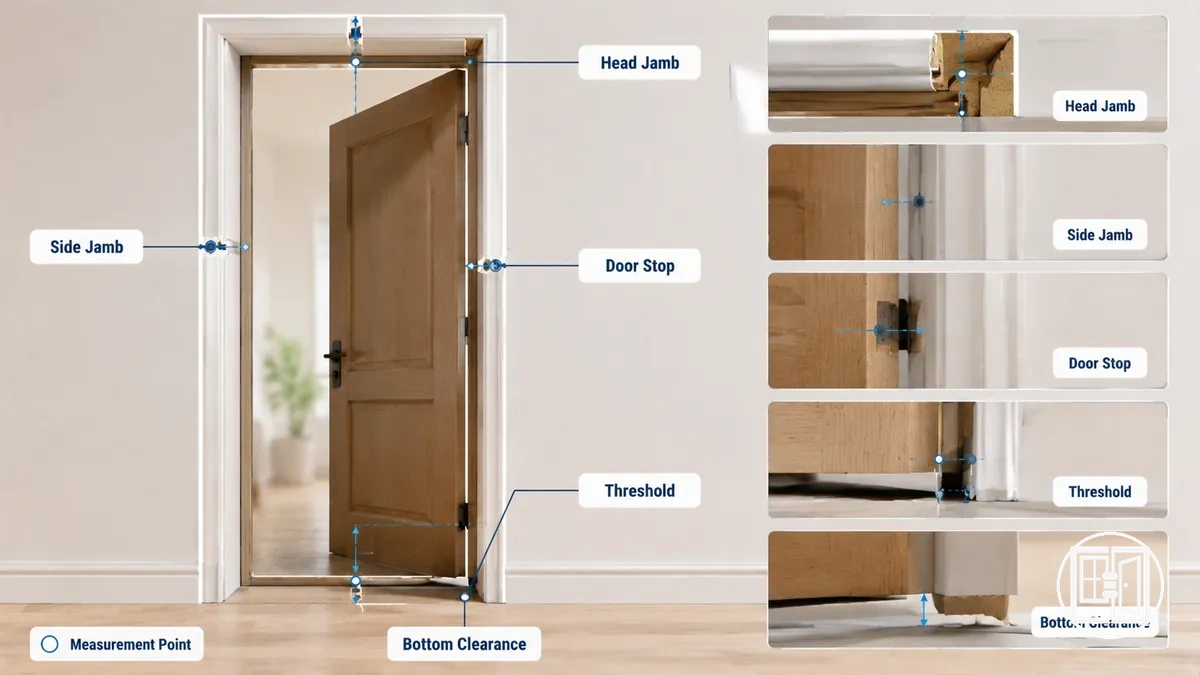

Spaltpunkte an Türzarge, Anschlag und Schwelle

Türspalte sollten an der Türzarge, am Türanschlag und an der Schwelle überprüft werden, da jeder Punkt eine andere Dichtungsreaktion erfordern kann. Seitenzarge, Kopfzarge, Schließseite und Scharnierseite zeigen oft unterschiedliches Abstandsverhalten, das die Messgenauigkeit beeinflusst. Die Konzentration auf diese Punkte stellt sicher, dass der Türspalt anhand tatsächlicher Kontaktbedingungen und nicht auf Basis von Annahmen bewertet wird.

Ungleichmäßiger Kontakt über den Rahmen kann eine stärkere Kompression nahe der Scharnierseite und einen größeren Abstand nahe der Schließseite zeigen. Diese Variation verändert, wie Schwelle und Seitenzarge zu den gesamten Abdichtungsanforderungen beitragen. In solchen Fällen hängt die Auswahl von den gemessenen Unterschieden ab und nicht von einem einzelnen einheitlichen Messwert.

Die folgenden Messpunkte strukturieren die Bewertung des Türspalts über Zarge, Anschlag und Schwelle:

• Seitenzarge: Spaltbreite entlang der Türzarge prüfen, um den seitlichen Abstand auf Scharnier- und Schließseite zu bewerten
• Kopfzarge: Oberen Kontaktpunkt am Türanschlag messen, um die Kompressionsgleichmäßigkeit über den Rahmen zu bewerten
• Schwelle: Bodenfreiheit an der Schwelle beurteilen, um den Abdichtungsbedarf an der Türunterkante zu bestimmen
• Türanschlag: Kontaktausrichtung dort prüfen, wo der Türanschlag auf die Schließkante trifft, um den Dichtungskontaktdruck zu verstehen
• Bodenfreiheit: Abstandsvariation im Schwellenbereich messen, um ungleichmäßige Abdichtungsbedingungen zu erkennen

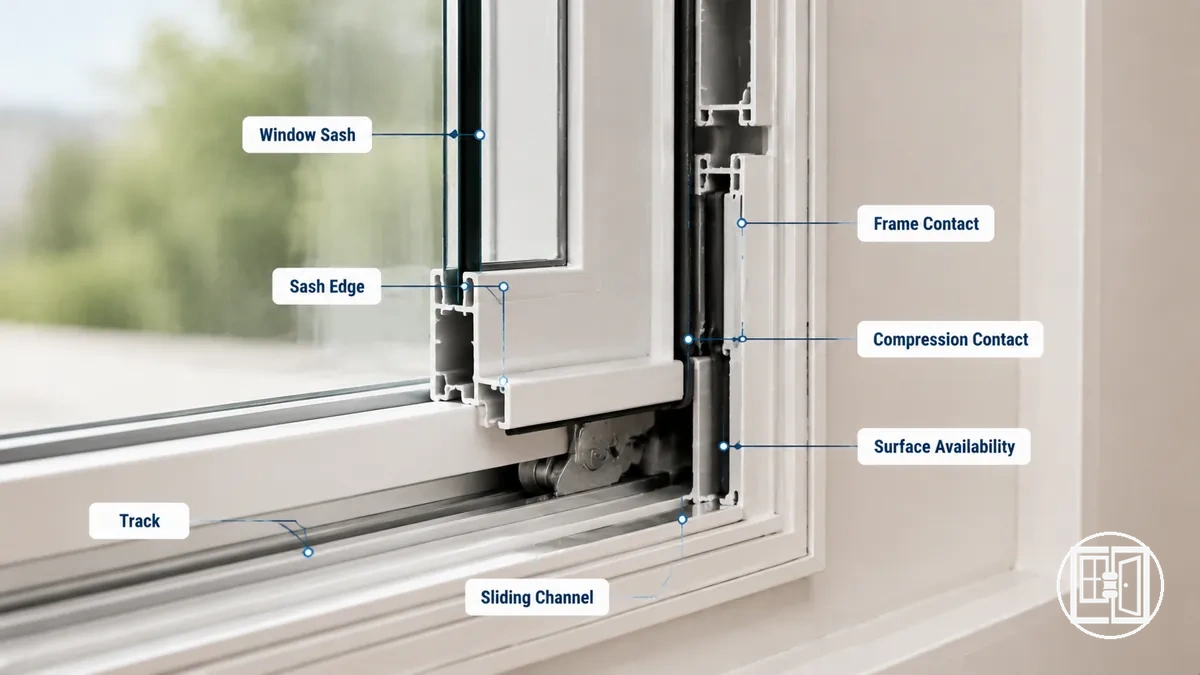

Fensterflügel- und Rahmenkontaktpunkte

Die Kontaktpunkte zwischen Fensterflügel und Rahmen bestimmen, wo eine Dichtung im Fensterspalt anliegen und komprimiert werden kann. Der Fensterflügel, die Flügelkante und die Rahmenkontaktbereiche definieren die tatsächlichen Messzonen, die die Dichtungspositionierung und den Kompressionskontakt beeinflussen. Diese Punkte variieren je nach Laufschienenanordnung, Schiebeführungsbewegung und verfügbarer Oberfläche, was die Messung des Fensterspalts beeinflusst.

Schiebe- oder lose ausgerichtete Fenster können die effektive Kontaktzone zwischen Flügelkante und Rahmenkontaktpunkten verschieben, was den Ort des Kompressionskontakts verändern kann. Bei Systemen mit Laufschienen oder Schiebeführungen kann ein begrenzter Abstand ebenfalls beeinflussen, wie gleichmäßig die Dichtung den Kontakt aufrechterhalten kann.

Die folgende Checkliste fasst die wichtigsten Messvariablen für Fensterflügel- und Rahmenkontakt zusammen:

• Flügelkante: prüfen, wo der bewegliche Flügel auf den Rahmen trifft, um die primäre Dichtungsposition zu bestimmen
• Rahmenkontakt: nutzbare Kontaktflächen bewerten, die eine gleichmäßige Kompression unterstützen
• Laufschiene / Schiebeführung: Bewegungsbahn und Abstand bewerten, die die Dichtungsplatzierung beeinflussen
• Kompressionskontakt: Zonen identifizieren, in denen Druck die Dichtleistung aufrechterhalten kann
• Oberflächenverfügbarkeit: nutzbare Bereiche für stabilen und gleichmäßigen Dichtungskontakt bestätigen

Auswahlfaktoren für die richtige Wetterdichtung

Die richtige Wetterdichtung hängt von mehreren Auswahlfaktoren ab, die zusammenwirken, und nicht von einer einzelnen Bedingung. Auswahlfaktoren wie Spaltgröße, Kompressionsbereich, Montagefläche, Bewegungsmuster, Haltbarkeit, Belastung und Entfernungstoleranz bestimmen den Auswahleffekt im praktischen Einsatz. Diese Kriterien müssen gemeinsam bewertet werden, da jedes einzelne beeinflusst, wie gut die Dichtung unter Installations- und täglichen Betriebsbedingungen funktioniert.

Die Spaltgröße allein kann die Eignung nicht bestimmen, da sie nicht beschreibt, wie sich die Dichtung bei Bewegungen oder Druckänderungen verhält. Der Kompressionsbereich muss auf das Bewegungsmuster abgestimmt sein, um übermäßigen Schließwiderstand oder schwachen Dichtkontakt zu vermeiden. Gleichzeitig beeinflussen die Bedingungen der Montagefläche und die Belastungsniveaus die Stabilität und langfristige Haltbarkeit, insbesondere in Bereichen mit wiederholter Bewegung oder Umgebungsbelastung.

Die nachstehenden Kriterien zeigen mithilfe einer EAV-Struktur, wie Auswahlfaktoren in den Auswahleffekt übersetzt werden.

Bereich der Wetterdichtung	Kriterium	Zu prüfende Bedingung	Auswahleffekt
Spaltbereich	Spaltgröße	Öffnungsbreite und -abweichung	Definiert die erforderliche Grunddichtungsdicke
Kompressionszone	Kompressionsbereich	Zulässige Verformung beim Schließen	Steuert Dichtdruck und Widerstand
Montagebereich	Montagefläche	Oberflächenstabilität und Haftungszustand	Beeinflusst die Platzierungszuverlässigkeit
Bewegungssystem	Bewegungsmuster	Art der Schiebe- oder Schwenkbewegung	Beeinflusst Verschleiß- und Ausrichtungsverhalten
Umwelteinflüsse	Belastung	Feuchtigkeit, Luftstrom und Temperaturschwankungen	Beeinflusst die Materialstabilität
Nutzungslebensdauer	Haltbarkeit	Erwarteter Verschleiß im Laufe der Zeit	Bestimmt den Bedarf an Materialbeständigkeit
Wartungsfaktor	Entfernungstoleranz	Einfachheit der Anpassung oder des Austauschs	Definiert den Wartungsfreundlichkeitsgrad

In der Praxis beinhaltet die Auswahl oft Zielkonflikte zwischen Haltbarkeit und Entfernungstoleranz. Eine höhere Haltbarkeit kann die Flexibilität bei der Entfernung verringern, während ein leichterer Austausch die langfristige Stabilität beeinträchtigen kann, abhängig von der Montagefläche und den Belastungsbedingungen. Der endgültige Auswahleffekt hängt davon ab, alle Auswahlfaktoren auszubalancieren, anstatt ein einzelnes Kriterium zu priorisieren.

Spaltbreite und Kompressionsbereich

Spaltbreite und Kompressionsbereich bestimmen die nutzbaren Dichtungsoptionen bei der Auswahl von Wetterdichtungen. Der gemessene Spalt legt die Grundlage für die Dichtungsdicke fest, während der Kompressionsbereich definiert, wie stark sich das Material beim Schließen verformen kann. Wenn diese Faktoren aufeinander abgestimmt sind, kann die Dichtung Kontakt halten, ohne übermäßigen Schließwiderstand bei der Fenster- oder Türbewegung zu erzeugen.

Unterfüllte Spalte können Zugluftwege schaffen, während Überkompression den Schließwiderstand erhöhen und die Bewegungsleichtigkeit verringern kann. Die Dichtungsdicke allein ist kein zuverlässiges Größenangabesignal, da sie nicht berücksichtigt, wie sich der Kompressionsbereich unter Druck verhält. Die Auswahl muss innerhalb der herstellerseitig definierten Kompressionsgrenzen bleiben, vor allem wenn die Bewegungsbedingungen über die Rahmen variieren.

Der folgende Vergleich zeigt, wie Spaltbreite und Kompressionsbereich die Größenanpassung unter verschiedenen Bedingungen beeinflussen:

• Dünne Spalte: erfordern einen geringeren Kompressionsbereich, um Überkompression und erhöhten Schließwiderstand zu vermeiden
• Mittlere Spalte: benötigen eine ausgewogene Dichtungsdicke, bei der der Kompressionsbereich einen gleichmäßigen Kontakt unterstützt
• Breitere oder ungleichmäßige Spalte: erfordern einen anpassungsfähigen Kompressionsbereich, um unterfüllte Bereiche zu reduzieren und die Kontaktstabilität zu erhalten

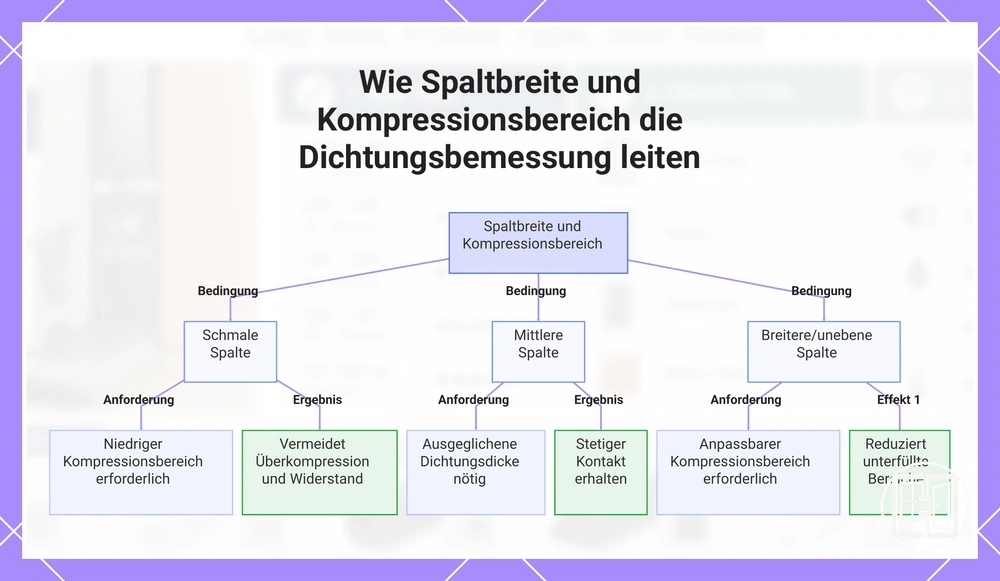

Dieses Diagramm zeigt, wie schmale, mittlere und breitere/unebene Spaltbedingungen die Anforderungen an den Kompressionsbereich und die Dichtungsergebnisse für Dichtungsstreifen bestimmen.

Rahmenform und Montagefläche

Rahmenform und Montagefläche bestimmen, ob eine Dichtung an einem Fenster oder einer Tür ausgerichtet und funktionsfähig bleiben kann. Die Rahmenform definiert das strukturelle Profil, während die Montagefläche steuert, wie die Dichtung befestigt wird und ihre stabile Position behält. Die Ausrichtung hängt davon ab, wie beide Elemente einen gleichmäßigen Kontaktdruck und eine sichere Platzierung unterstützen, was die Kompatibilität von Oberflächen- und Profiltyp abhängig macht.

Eine ebene Fläche unterstützt in der Regel die Klebemontage, wobei die Ausrichtung von der Oberflächenglätte und der Kontaktrichtung abhängt. Eine Nut oder Kerbe ermöglicht eine Steckdichtung, bei der die Rahmenform die Positionierung und den Halt vorgibt. Anschläge und Laufschienen beeinflussen Bewegungsbahnen und schränken die Ausrichtungsmöglichkeiten basierend auf der strukturellen Anordnung ein, während abgenutzte oder stark lackierte Oberflächen die Montagekonsistenz verringern und die Ausrichtungsstabilität beeinträchtigen können.

Der folgende Vergleich zeigt, wie Rahmenform und Montagefläche die Dichtungskompatibilität beeinflussen:

• Ebene Fläche: unterstützt Klebemontage, bei der die Ausrichtung von Oberflächenzustand und Kontaktrichtung abhängt
• Nut oder Kerbe: ermöglicht Steckdichtungen, die durch die Rahmenform für Positionierung und Halt geführt werden
• Anschlag oder Laufschiene: definiert die Bewegungsbahn und schränkt die Ausrichtung basierend auf strukturellen Vorgaben ein
• Abgenutzte oder lackierte Oberfläche: kann die Montagestabilität verringern und erfordert eine sorgfältige Ausrichtung basierend auf dem Oberflächenzustand

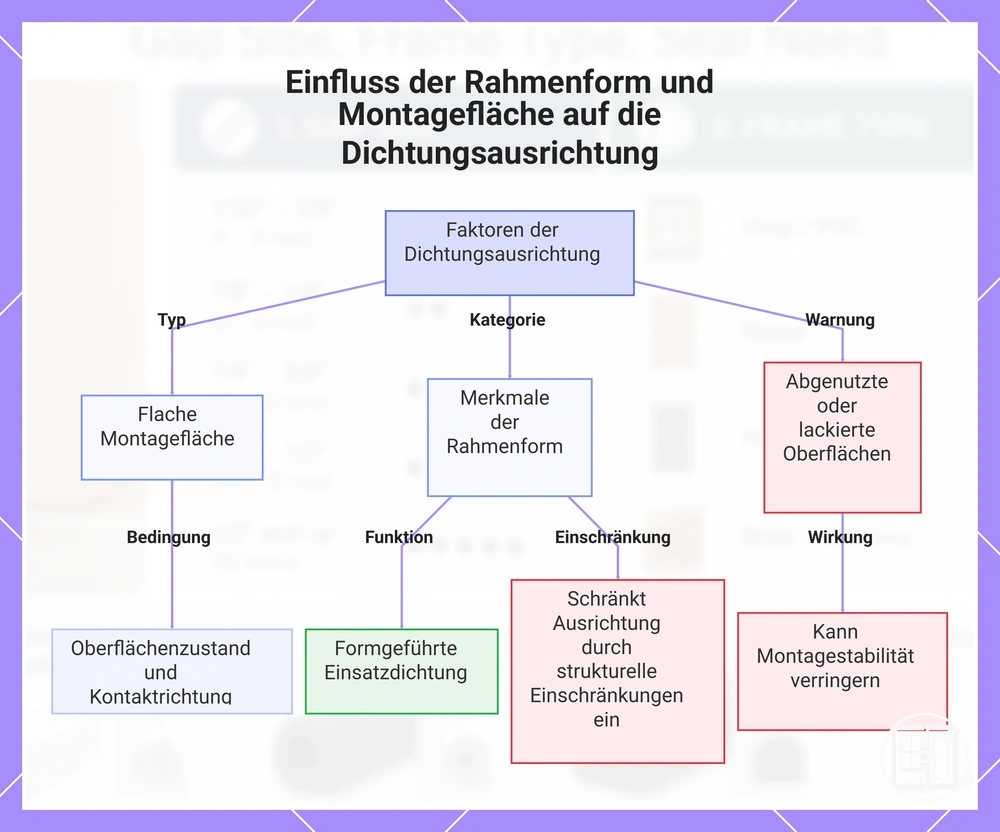

Dieses Diagramm vergleicht die vier wichtigsten Oberflächen- und Rahmenbedingungen, die bestimmen, ob eine Dichtung an Fenster- oder Türsystemen ausgerichtet und funktionsfähig bleiben kann.

Bewegungsmuster von Tür oder Fenster

Das Bewegungsmuster bestimmt das Dichtungsprofil, da die Dichtung komprimiert werden, gleiten oder entlangstreichen muss, ohne die Funktion über die Öffnung hinweg zu blockieren. Ein nicht passendes Bewegungsmuster kann die Gleitreibung erhöhen, die Kompressionsrichtung verändern oder den Schließdruck und das Spiel beeinträchtigen. Die Auswahl hängt davon ab, wie das Dichtungsprofil mit der Betriebsbewegung des Systems unter realen Einsatzbedingungen interagiert.

Eine Schwingtür erzeugt typischerweise direkten Schließdruck, bei dem die Dichtung in den Rahmen gedrückt wird, während ein Schiebefenster eher auf seitlicher Bewegung entlang einer Schiene beruht. Bei Schwenksystemen ist die Kompressionsrichtung eher vertikal oder nach innen gerichtet, während Schiebesysteme auf kontrolliertem Spiel und reduzierter Reibung entlang des Bewegungswegs angewiesen sind. Dieser Unterschied wirkt sich direkt darauf aus, welches Dichtungsprofil während des Betriebs die Ausrichtung beibehalten kann.

Bewegungsbasierte Kompatibilitätsfaktoren:

• Schwingtür: höherer Schließdruck mit nach innen gerichteter Kompressionsrichtung, die die Wahl des Dichtungsprofils beeinflusst
• Schiebefenster: kontinuierliche Gleitreibung entlang der Schiene, die eine widerstandsarme Bewegungsverträglichkeit erfordert
• Kompressionsrichtung: bestimmt, wie sich die Dichtung beim Schwenk- oder Schiebebetrieb verformt
• Spiel: definiert den verfügbaren Raum für Bewegung ohne Reiben oder Blockieren

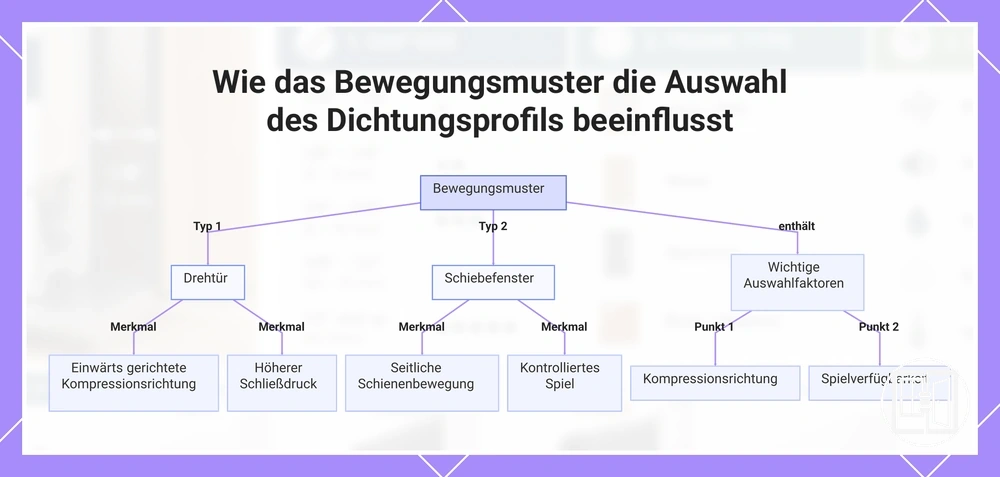

Dieses Diagramm zeigt, wie das Bewegungsmuster von Türen oder Fenstern (Dreh- vs. Schiebe) die Auswahl des Dichtungsprofils beeinflusst, und hebt wichtige Eigenschaften und Kompatibilitätsfaktoren hervor.

Dichtungstypen an Passformbedingungen anpassen

Dichtungstypen sollten an die Passformbedingungen angepasst werden, nicht nach Beliebtheit oder allgemeiner Vorliebe ausgewählt werden. Schaumstoff-, Gummi-, Silikon-, Bürsten-, Kompressions-, selbstklebende, Nut-, Steck- und Aufschrauboptionen reagieren jeweils unterschiedlich auf Spaltgröße, Oberflächenzustand und Bewegungsverhalten. Die richtige Wahl hängt davon ab, wie gut das Dichtungsprofil zu den tatsächlichen Betriebsbedingungen passt, wobei die Passformbedingungen die Leistung stärker bestimmen als Kategoriebezeichnungen.

Mehrere Dichtungstypen können denselben Bereich abdichten, verhalten sich aber unterschiedlich in Bezug auf Kompression, Montagefläche und Bewegungsbelastung. Schaumstoff kann für flexible Niederdruckspalte geeignet sein, während Gummi oder Silikon unter dauerhafter Kompression besser funktionieren können. Bürstendichtungen eignen sich besser für Gleitschnittstellen, während selbstklebende, Nut-, Steck- und Aufschraubtypen darin variieren, wie sie mit Oberflächenstabilität und Rahmenstruktur interagieren. Die Auswahl hängt vom Vergleich dieser Bedingungen ab, anstatt von einer universellen Option pro Anwendung auszugehen.

Die folgende Tabelle verbindet Dichtungstypen mit Passformbedingungen und zeigt, wie sich jede Option unter verschiedenen Abdichtungsanforderungen und Bewegungseinschränkungen verhält.

Materialunterschiede beeinflussen zudem die Haltbarkeitserwartungen, die Oberflächeninteraktion und das Langzeitverhalten unter wechselnden Bedingungen, was die endgültige Auswahl zwischen ähnlichen Dichtungsoptionen beeinflussen kann.

Dichtungstyp	Passformbedingung	Oberflächen-/Bewegungseignung
Schaumstoff	Kleine oder ungleichmäßige Spalte	Flexible Füllung bei niedriger Kompression
Gummi / Silikon	Mittlere bis höhere Kompressionsanforderungen	Stabiler Kontakt bei wiederholtem Schließdruck
Bürstendichtung	Schiebebewegungsspalte	Reduzierte Reibung in Schienen und beweglichen Elementen
Selbstklebend	Ebene Montageflächen	Oberflächenabhängige Platzierungsstabilität
Nut- / Steckdichtung	Nutenbasierte Rahmenprofile	Mechanisch im Rahmen gehalten
Aufschraubbar	Montageanforderungen mit hoher Stabilität	Feste Befestigung für gleichmäßige Ausrichtung

Anwendungsfälle für Schaumstoff, Gummi, Silikon, Bürsten- und Kompressionsdichtungen

Schaumstoff-, Gummi-, Silikon-, Bürsten- und Kompressionsprofile eignen sich jeweils für unterschiedliche Bedingungen, basierend auf Flexibilität, Rückstellvermögen, Reibung und Kontakttoleranz. Diese Dichtungstypen reagieren unterschiedlich auf Spaltverhalten und Bewegungsdruck, sodass die Eignung von der Interaktion zwischen Oberfläche und Betriebsbewegung abhängt und nicht von einer Materialpräferenz. Die nachfolgenden Punkte skizzieren die Anwendungsfälle für jede Option.

• Schaumstoff: Geeignet für kleine oder ungleichmäßige Spalte, bei denen eine flexible Füllung unter niedriger Kompression benötigt wird, mit begrenztem Rückstellvermögen unter wiederholtem Kontaktdruck.
• Gummi: Geeignet für Bedingungen, die ein höheres Rückstellvermögen und stabile Kompression erfordern, und unterstützt eine gleichmäßige Kontakttoleranz unter wiederholtem Schließdruck.
• Silikon: Geeignet für belastungsempfindliche Bedingungen, bei denen Flexibilität und Umwelttoleranz wichtig sind, bei gleichzeitig moderatem Kompressionsverhalten.
• Bürstendichtung: Geeignet für Schiebespalt-Systeme, bei denen eine geringe Reibung wichtig ist, insbesondere bei schienengeführter Bewegung, bei der der Kontakt die Bewegung nicht einschränken darf.
• Kompressionsprofil: Geeignet für Anwendungen, die eine kontrollierte Verformung erfordern, und balanciert die Kompressionskraft mit der Kontakttoleranz über unterschiedliche Rahmendruckbedingungen hinweg aus.

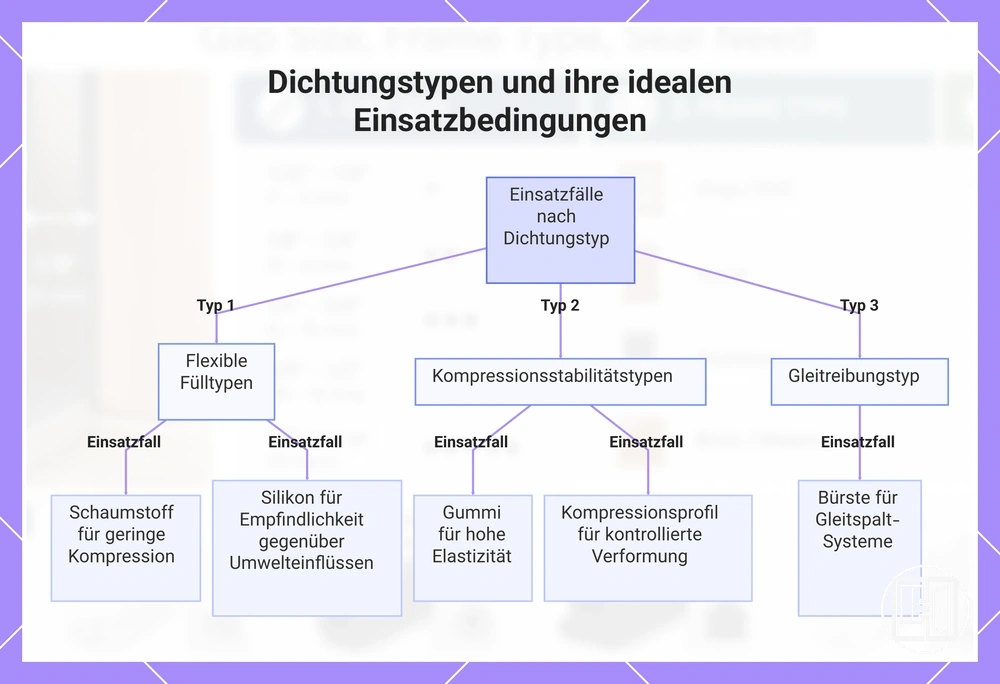

Dieses Diagramm zeigt, wie Schaumstoff-, Gummi-, Silikon-, Bürsten- und Kompressionsprofildichtungen basierend auf Flexibilität, Elastizität, Reibung und Kontakttoleranz ausgewählt werden.

Klebemontage, Nutmontage, Aufschraubmontage und Steckmontage

Die Montageart bestimmt, wie eine Dichtung am Rahmen befestigt wird und während der Bewegung ausgerichtet bleibt. Klebemontage, Nutmontage, Aufschraubmontage und Steckmontage reagieren jeweils unterschiedlich auf Oberflächenvorbereitung, Nutenverfügbarkeit, Ausrichtungsstabilität, Haltekraft und Entfernbarkeit, sodass die Passform von den Rahmenbedingungen abhängt und nicht von einer universellen Befestigungsmethode.

Wenn die Rahmenstruktur die Befestigungsoptionen einschränkt, wird die Montageart zum Hauptkriterium bei der Dichtungsauswahl. Ebene Flächen können je nach Vorbereitungsgrad Klebe- oder Aufschrauboptionen unterstützen, während gerahmte Nuten möglicherweise Nut- oder Steckkompatibilität erfordern. Diese Einschränkungen bestimmen, wie Ausrichtung und Haltekraft erreicht werden, und machen die Montageart zu einem direkten Passfaktor bei der Entscheidung.

Der folgende Vergleich zeigt, wie sich jede Montageart auf die Passformbedingungen und das Befestigungsverhalten auswirkt.

Montageart	Rahmenzustand	Passformvorteil	Hinweis
Klebemontage	Ebene, vorbereitete Oberfläche	Flexible Platzierung mit anpassbarer Ausrichtung	Abhängig von der Oberflächenvorbereitung; Entfernbarkeit kann variieren
Nutmontage	Rahmen mit Nut	Geführte Ausrichtung durch Nutenpassung	Erfordert eine kompatible Nutverfügbarkeit
Aufschraubmontage	Stabile, feste Oberfläche	Verbesserte Haltekraft und Ausrichtungsstabilität	Entfernbarkeit kann je nach Befestigungspunkten eingeschränkt sein
Steckmontage	Profilierten Kanal oder Schlitz	Integrierte Passung im Rahmenprofil	Abhängig von präziser Nut- oder Kanalverträglichkeit

Auswahl für gängige Tür- und Fensterabdichtungsbereiche

Die Abdichtungsbereiche bestimmen die geeignete Wetterdichtung, da sich die Kontaktmuster je nach Ort unterscheiden. Die Leistung von Tür und Fenster ändert sich je nachdem, ob Druck, Spiel oder Schiebebewegung an der jeweiligen Stelle vorherrschend ist. Dies schafft einen bereichsbasierten Entscheidungsrahmen, bei dem die Auswahl davon abhängt, wie sich jede Abdichtungszone unter Kontaktbedingungen verhält :contentReference[oaicite:0]{index=0}.

Ein Luftzug in einem Raum kann von verschiedenen Abdichtungsbereichen herrühren, auch wenn das Symptom gleich wirkt. Er kann an der Türunterkante, um die Fensterlaufschiene oder durch einen Spalt an der Seitenzarge entstehen, je nachdem, wie der Rahmen aufgebaut ist und genutzt wird. Da diese Variation besteht, muss jeder Ort anhand seines eigenen Kontaktmusters geprüft werden, bevor eine Abdichtungslösung ausgewählt wird, oft in Anlehnung an einen Kompatibilitätsleitfaden.

Die folgende Checkliste ordnet gängige Abdichtungsbereiche nach Kontaktmuster zur unterstützung der ortsbasierten Auswahl.

• Türunterkante: direkter Schwellenkontakt mit Bodenfreiheitsabweichungen, die den Kompressions- und Spaltschließungsbedarf beeinflussen
• Schwelle: stoßbelastete Kontaktzone, in der ungleichmäßige Bodenausrichtung die Abdichtungskonsistenz beeinträchtigt
• Seitenzarge: laterale Kompressionsfläche, in der der Rahmendruck die Dichtungseingriffskraft bestimmt
• Kopfzarge: über Kopf liegende Kompressionszone mit leichteren, aber gleichmäßigen Kontaktmustern
• Rahmenumfang: durchgehender Kontaktpfad, bei dem kleine Unregelmäßigkeiten die gesamte Abdichtungskontinuität beeinträchtigen
• Fensterlaufschiene: Gleitkontaktzone, in der die Bewegungreibung die Dichtungseignung bestimmt
• Flügel-/Schiebespalt: dynamische Kontaktfläche, bei der sich die Ausrichtung während des Betriebs verschiebt und den Dichtdruck verändert

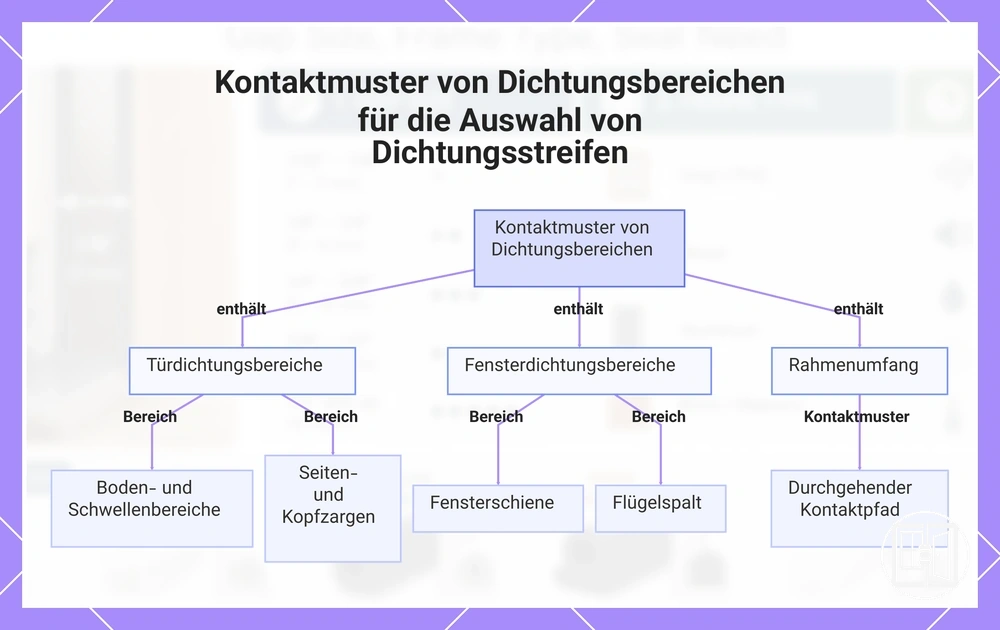

Diese Grafik ordnet gängige Tür- und Fensterdichtungsbereiche nach ihren Kontaktmustern, um eine ortsbezogene Auswahl von Dichtungsstreifen zu unterstützen.

Türunterkanten, Dichtleisten und Schwellenkontakt

Der Kontakt an Türunterkante, Dichtleiste und Schwelle erfordert eine gesonderte Auswahl, da das Schließverhalten von Spiel, Bodenübergang und Spaltbedingungen an der Unterkante abhängt. Diese Elemente müssen die Abdeckung des unteren Spalts mit einer kontrollierten Bewegung in Einklang bringen, damit die Tür ohne Klemmrisiko oder Blockade schließen kann. Die Auswahl hängt davon ab, ein geeignetes Spiel über Schwelle und Bodenübergang aufrechtzuerhalten.

In Fällen, in denen der Bodenübergang variiert oder der untere Spalt ungleichmäßig ist, können sich der Kontakt der Dichtleiste und der Schwellenkontakt entlang der Türunterkante unterschiedlich verhalten. Dies kann das Klemmrisiko erhöhen oder die Schließkonsistenz beeinträchtigen, selbst wenn die Abdeckung ausreichend erscheint. Die Entscheidung hängt daher von der Bewertung von Spiel und Kontaktbedingungen vor der endgültigen Auswahl ab.

Die wichtigsten Auswahlfaktoren für Türunterkante und Schwellenkontakt sind:

• Spiel: definiert den Abstand zwischen Türunterkante und Schwelle und wirkt sich direkt auf die Schließbewegung und die Passformbedingung aus
• Schwellenkontakt: steuert, wie gleichmäßig die Dichtung während des Schließens mit der Schwellenoberfläche in Eingriff kommt
• Dichtleistenkontakt: beeinflusst die Interaktion mit Bodenoberflächen und kann je nach Kontaktdruck das Klemmrisiko erhöhen
• Bodenübergang: beeinflusst Ausrichtungsänderungen, die das Abdichtungsverhalten über die Öffnung hinweg verschieben können
• Abdeckung des unteren Spalts: bestimmt, wie vollständig die untere Öffnung abgedeckt wird, während ein reibungsloses Schließen erhalten bleibt

Seitenzargen, Kopfzargen und Rahmenumfangsdichtungen

Dichtungen an Seitenzarge, Kopfzarge und Rahmenumfang hängen von einem durchgehenden Kontakt über den Schließseitenspalt, den Scharnierseitenspalt und den oberen Spalt ab. Diese Abdichtungszonen erfordern einen gleichmäßigen Kontakt mit dem Anschlag entlang des Seitenrahmens und des oberen Rahmens, um eine stabile Leistung zu gewährleisten. Die Auswahl wird durch die durchgehende Ausrichtung über den Rahmenumfang bestimmt und nicht durch isolierte Kontaktpunkte.

Die Umfangsabdichtung muss bewertet werden, indem geprüft wird, wie jeder Abschnitt des Rahmens unter Schließbedingungen den Kontakt aufrechterhält.

• Seitenzarge (Schließseitenspalt): Prüft die Kompressionskonsistenz, wo der Schließseitenspalt die Dichtungsauswahl und das Ausrichtungsverhalten beeinflusst
• Seitenzarge (Scharnierseitenspalt): Bewertet ungleichmäßigen Kontakt, wo die Variation auf der Scharnierseite eine adaptive Dichtungsreaktion erfordern kann
• Kopfzarge (oberer Spalt): Beurteilt die Gleichmäßigkeit des Überkopfkontakts, um eine gleichmäßige Abdichtung über den oberen Rahmen aufrechtzuerhalten
• Rahmenumfang (Anschlagkontakt): Überprüft, wie effektiv die Dichtung mit dem Anschlagkontakt entlang des gesamten Umfangs in Eingriff kommt
• Durchgehende Ausrichtung: Stellt fest, ob der gesamte Rahmenumfang während des Schließens eine stabile Dichtungskontinuität aufrechterhält

Fensterlaufschienen, Fensterflügel und Schiebespalt

Die Kompatibilität von Fensterlaufschiene, Fensterflügel und Schiebespalt hängt davon ab, das Bewegungsspiel zu wahren und gleichzeitig die Reibung auf Gleitflächen zu kontrollieren. Die Fensterlaufschiene und der Fensterflügel benötigen Dichtungsprofile, die das Spiel erhalten, damit das System während der Bewegung nicht klemmt, während das Verhalten des Schiebespalts beeinflusst, wie die Kompressionsrichtung angewendet werden kann, ohne den Gleitwiderstand zu erhöhen. Die Kompatibilität ist daher mit dem Schienenraum, dem Spiel und der Reibungskontrolle verknüpft.

Wenn eine Dichtung für den verfügbaren Schienenraum überdimensioniert ist, kann der Fensterflügel während der Schiebebewegung zu klemmen beginnen, was den Gleitwiderstand erhöht und die reibungslose Bedienung beeinträchtigt. Dies deutet in der Regel darauf hin, dass der Schiebespalt sowohl den Dichtkontakt als auch die freie Bewegung nicht unterstützen kann, insbesondere wenn die Kompressionsrichtung in Konflikt mit der Laufschienenanordnung steht.

• Schienenraum: bestimmt, wie viel Dichtungsmaterial Platz hat, ohne Spiel zu verringern oder Klemmen zu verursachen
• Flügelkontakt: bewertet, wie der Fensterflügel bei wiederholter Schiebebewegung mit der Dichtung interagiert
• Gleitwiderstand: zeigt Reibungsänderungen an, wenn Dichtungsdichte oder -größe das verfügbare Spiel überschreiten
• Kompressionsrichtung: definiert, wie sich die Dichtung relativ zur horizontalen Schiebebewegung in der Fensterlaufschiene verformt
• Toleranz bei abnehmbaren Dichtstreifen: beeinflusst, ob die Dichtung angepasst oder ausgetauscht werden kann, ohne die Ausrichtung zu stören

Beste Passformlogik bei Zugluft, Klappern und ungleichmäßigem Kontakt

Zugluft, Klappern und ungleichmäßiger Kontakt dienen als Auswahlhinweise und nicht als sichere Diagnosen für Wetterdichtungen. Jedes Symptom deutet auf eine mögliche Passformbedingung hin, bestätigt aber weder eine feste Ursache noch ein garantiertes Ergebnis. Diese Signale helfen, Auswahlentscheidungen zu leiten, bei denen Dichtungsdicke, Kompressionsverhalten und Montagestabilität sorgfältig abgewogen werden müssen.

Zugluft steht oft im Zusammenhang mit einem Zugluftpfad oder ungleichmäßigem Spalt, Klappern deutet häufig auf losen Kontakt oder Panelbewegung hin, und ungleichmäßiger Kontakt kann auf inkonsistente Druckzonen über den Rahmen hindeuten. Dies sind Passformsymptome, die auf Auswahlbedingungen hinweisen, nicht auf Reparaturgewissheit. Eine Überkorrektur basierend auf einem einzelnen Symptom kann neue Probleme bei der Bewegung oder Abdichtungsbalance schaffen.

Der nachfolgende Entscheidungsblock ordnet die symptombezogene Interpretation in eine Auswahllogik ein.

Symptom	Wahrscheinliche Passformbedingung	Prüfung	Auswahlreaktion	Risiko bei Überkorrektur
Zugluft	Zugluftpfad oder Spaltaustritt	Luftzugpunkte und Spaltkontinuität	Dichtungsdicke und Kompressionsverhalten anpassen	Kann Bewegung einschränken oder Schließkraft erhöhen
Klappern	Loser Kontakt oder Panelbewegung	Stabilität während des Betriebs	Montagestabilität und Kontaktunterstützung verbessern	Kann Reibung erhöhen und gleichmäßige Bewegung reduzieren
Ungleichmäßiger Kontakt	Ungleichmäßiger Spalt oder Druckabweichung	Kontaktvariation über den Rahmen	Flexiblere Dichtungsreaktion wählen	Kann enge Zonen überkomprimieren

Dickere Dichtungen können Zugluft reduzieren, aber den Widerstand erhöhen, wenn das Kompressionsverhalten nicht ausgewogen ist. Flexiblere Dichtungen können Klappern verringern, aber in Zonen mit ungleichmäßigem Kontakt schwächer abschneiden. Unterschiedliche Montagestabilitätsansätze können die Balance verbessern, müssen jedoch mit den Spielbedingungen übereinstimmen.

Zugluft, Klappern und ungleichmäßiger Kontakt sollten als Auswahlsignale behandelt werden, die Passformentscheidungen leiten, nicht als feste Probleme mit Einzellösungen

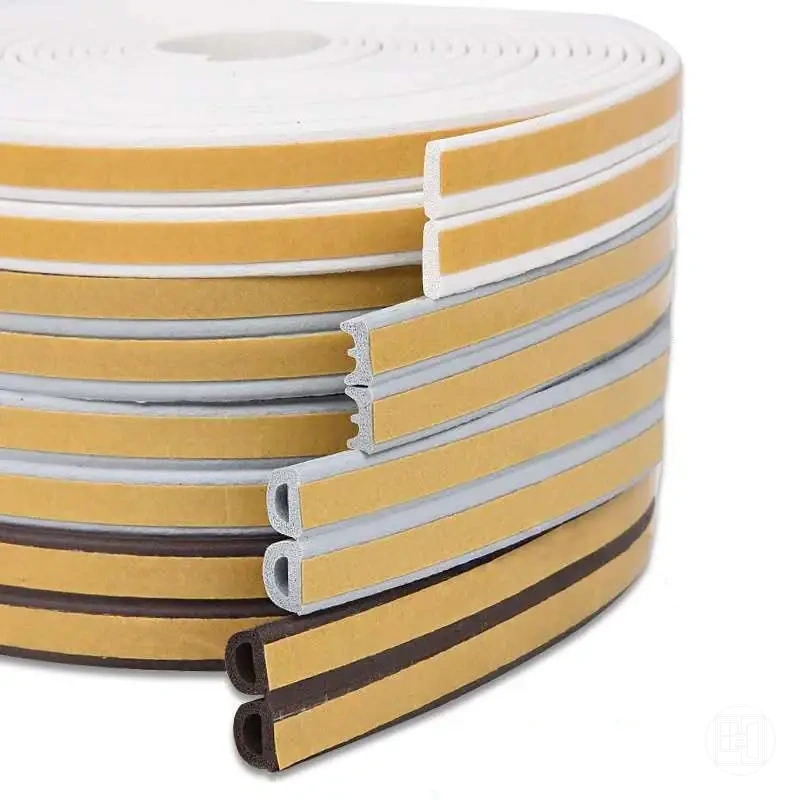

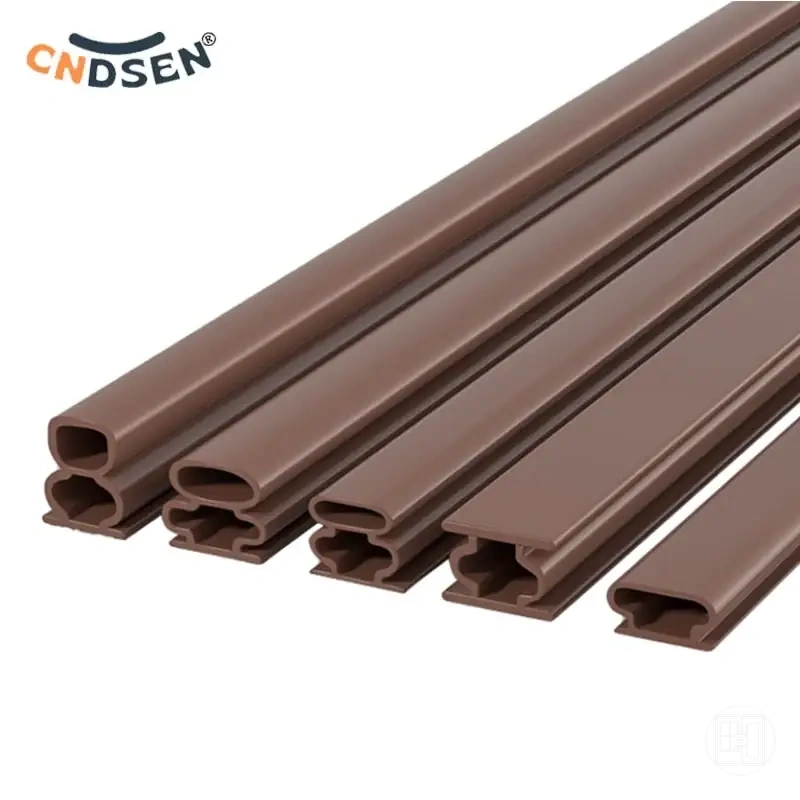

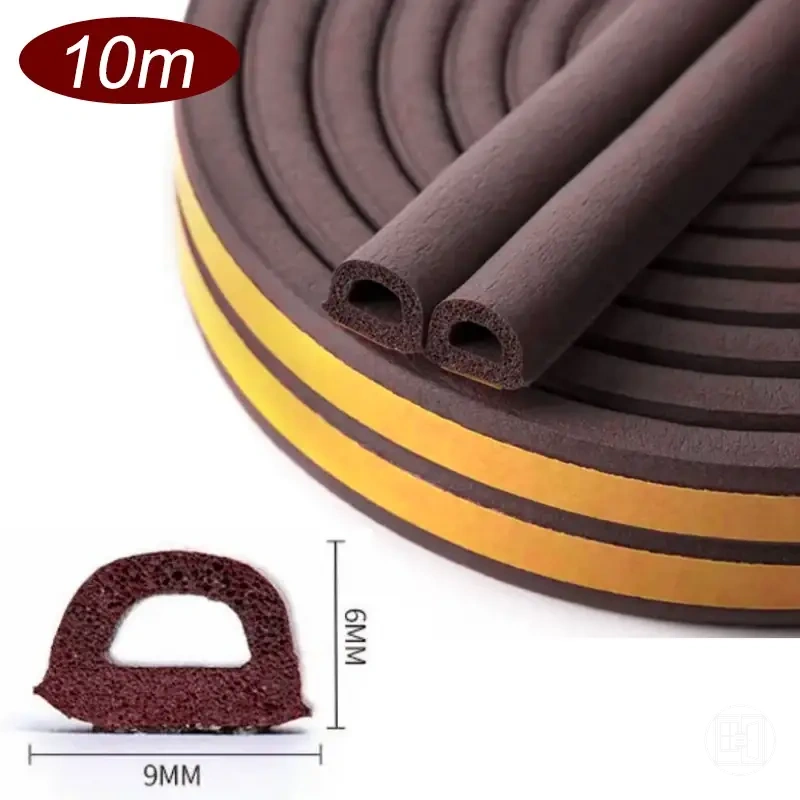

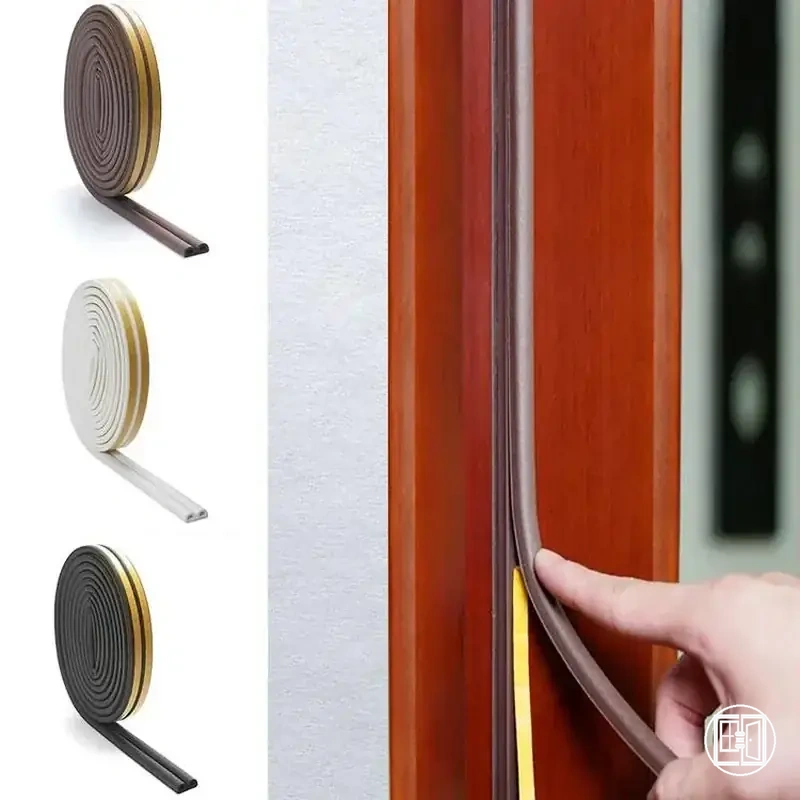

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

Auswahlfehler, die zu schlechter Abdichtung führen

Schlechte Abdichtung ist oft die Folge von Auswahlfehlern, bei denen der Dichtstreifen nicht zum Spalt, zur Oberfläche oder zu den Bewegungsbedingungen passt, und nicht auf einen Defekt der Wetterdichtung selbst zurückzuführen ist. In vielen Fällen spiegeln Zugluft, Kontaktprobleme und Bewegungsänderungen ein Muster von Auswahlfehlern wider und nicht ein einzelnes Produktproblem. Diese Betrachtungsweise hilft, den Fokus auf die Korrekturlogik zu richten, anstatt von einem festen Defekt auszugehen.

Häufige Auswahlfehler sind zu dicke Dichtstreifen, die den Schließwiderstand erhöhen, unterfüllte Spalte, die Zugluftpfade ermöglichen, schlechte Oberflächenanpassung, die die Montagestabilität verringert, falsches Bewegungsprofil, das mit der Panelbewegung kollidiert, ungleichmäßige Spalte, die das Kompressionsverhalten stören, und Verlass auf Klebemontage auf ungeeigneten Oberflächen. Diese Auswahlfehler treten oft in Wechselwirkung auf, und die Korrektur hängt davon ab, die Passformbedingungen aufeinander abzustimmen, anstatt eine einzelne Anpassung zu erzwingen.

Die folgende Checkliste ordnet Auswahlfehler in eine bedingungsbasierte Korrekturlogik ein.

Fehler	Auswirkung auf die Passform	Bessere Auswahlreaktion
Zu dicke Dichtstreifen	Können Schließwiderstand und Überkompression erhöhen	Dichtungsdicke an Spiel und Kompressionsverhalten anpassen
Unterfüllte Spalte	Können Zugluftpfad und unzureichenden Kontakt erzeugen	Dicke nachbessern, um Abdeckung zu verbessern, ohne Bewegung zu blockieren
Schlechte Oberflächenanpassung	Verringert Montagestabilität und Haltbarkeit	Montageart an den Oberflächenzustand anpassen
Falsches Bewegungsprofil	Stört Panelbewegung und Reibungsbalance	Dichtung basierend auf Bewegungsrichtung und Spielanforderungen wählen
Ungleichmäßige Spalte	Stören das Kompressionsverhalten über Kontaktzonen hinweg	Anpassungsfähigere oder flexiblere Dichtungsreaktion verwenden
Verlass auf Klebemontage	Versagt auf ungeeigneten oder instabilen Oberflächen	Zu mechanisch gestützter Montageoption wechseln

Eine dickere Dichtung kann Zugluft reduzieren, aber den Widerstand erhöhen, wenn das Kompressionsverhalten nicht ausgewogen ist. Flexible Reaktionen können Klappern oder ungleichmäßigen Kontakt verringern, aber bei stark variierenden Spalten schwächer abschneiden. Montageänderungen können die Stabilität verbessern, jedoch nur, wenn sie mit den Oberflächenbedingungen und dem Bewegungsprofil übereinstimmen.

Die Auswahl sollte stets überprüft werden, indem die Diskrepanz zwischen Dichtungsverhalten und Rahmenbedingungen korrigiert wird, wobei überkorrigierte Anpassungen, die neue Abdichtungsprobleme verursachen, vermieden werden sollten

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.
